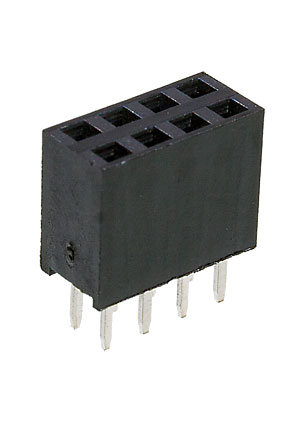

Разъём PBD-8
У поставщика
У поставщиков
430 шт.
Норм. уп.: 100
Описание
Разъём PBD-8 от KLS Electronic — компактный прямоугольный соединитель для внутриблочного монтажа. Конструкция с 8 контактами обеспечивает надёжное электрическое соединение в ограниченном пространстве. Применяется в блоках питания, контроллерах и измерительном оборудовании для передачи сигналов и питания.
Технические характеристики
| Шаг, мм | 2,54 |
| Высота | 8.5mm |
| Корпус | Female header, 2.54mm pitch, single/double/triple row options |
| Покрытие | Au или Sn поверх Ni |
| Тип монтажа | Through-hole (straight or right angle) or SMT |
| Тип вывода | Straight pin, right angle pin, or SMT pin |
| Ток, А | 3 |
| Количество рядов | 1, 2, or 3 |
| Соответствие RoHS | Да |
| Материал контакта | латунь |
| Выдерживаемое напр. | 1000V AC/DC |
| Сопр. контакта | 20mΩ max |
| Габаритные размеры | 2.54 x (N-1) positions ±0.15mm length, width varies by row count |
| Материал изолятора | Полиэстер, UL 94 V-0 |
| Сопр. изоляции | 1000MΩ min |
| Рабочая температура | -40…+105 °C |
| Рекомендуемый диаметр отверстия на плате | 1.02mm |
| Max processing temperature smt | 230°C for 30-60 seconds (260°C for 10 seconds) |
| Шаг контактов,мм | 2.54 |
| Max processing temperature through hole | 180°C в течение 30-60 секунд (200°C в течение 10 секунд) |
| Количество контактов | 8 |
| Функциональное назначение | гнездо на плату |
| Покрытие контакта | Золото или олово по никелю |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 20 |
| Электрическая прочность, В | 1000 |
