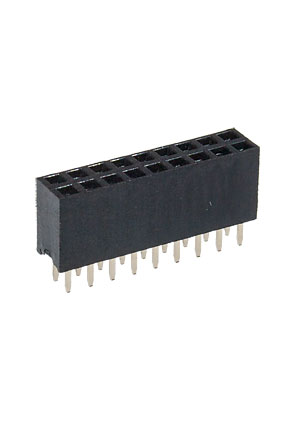

PBD-18, гнездо на плату шаг 2.54мм 2x9 прям. (L-KLS1-208-2-18-S)
У поставщика
ПроизводительKLS
У поставщиков
46 шт.
Норм. уп.: 100
Описание
Гнездо на плату PBD-18 от KLS — это 18-контактный разъем с шагом 2.54 мм и прямым расположением выводов для монтажа в отверстия. Корпус выполнен из стеклонаполненного PBT, контакты — из латуни, рассчитаны на ток до 1 А и напряжение 500 В. Подходит для создания надежных соединений в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Шаг, мм | 2,54 |
| Тип монтажа | THT |
| Ширина корпуса | 3.0±0.2mm |
| Длина корпуса | 8.0mm |
| Тип корпуса | 2x9 pin straight header socket |
| Ном. ток | 1A |
| Кол-во выводов | 18 |
| Ном. напряжение | AC 500V for 1 minute |
| Материал контакта | латунь |
| Материал корпуса | PBT + 30% стекловолокно |
| Сопр. контакта | 30mΩ max at DC 100mA |
| Сопр. изоляции | 1000MΩ min at DC 500V |
| Рабочая температура | -55…+105 °C |
| Шаг контактов,мм | 2.54 |
| Количество контактов | 18 |
| Функциональное назначение | гнездо на плату |
| Количество рядов | 2 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 30 |
| Ток, А | 1 |
| Электрическая прочность, В | 500 |
