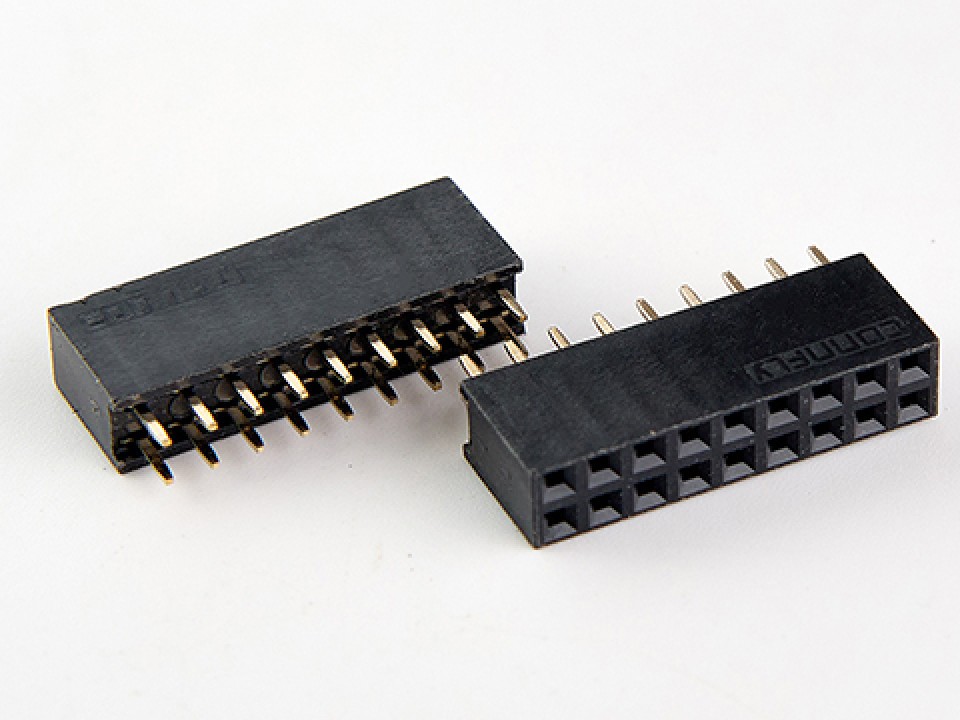

PBD-18 (DS1023-2x9S21) шаг 2.54мм dip мама разъем штыревой двухрядный CONNFLY (арт. 278882)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
200 шт.
Норм. уп.: 160
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт5,91 ₽
Сумма945,60 ₽
до минимума склада не хватает 2 054,40 ₽
В наличии200 шт
заказ со склада от 3 000,00 ₽упаковка 160 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 945,60 ₽, не хватает 2 054,40 ₽. Добавьте позиций этого склада или выберите другой.
160 шт · Склад 29 · 945,60 ₽
Описание
Разъем штыревой двухрядный CONNFLY PBD-18 (DS1023-2x9S21) — это мама-разъем с шагом контактов 2.54 мм. Модель имеет 18 контактов (2 ряда по 9) и предназначена для монтажа в отверстия (DIP). Используется для создания надежных разъемных соединений на печатных платах в электронных устройствах и измерительной технике.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Корпус | DIP double row |
| Кол-во выводов | 18 |
| Шаг строк | 2.54mm |
| Диаметр штыря | 1.02mm |
| Тип монтажа | Выводной |
| Конфигурация | 2x9 |
| Тип монтажа | THT |
| Ном. ток | 3A |
| Общая длина | 20.32mm (for 2x9, based on 2.54*(N-1) with N=9) |
| Высота профиля | 5.0mm |
| Покрытие контакта | золото поверх никеля |
| Материал контакта | Медный сплав |
| Материал контакта | Медный сплав |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | PBT or PA-9T, Black, UL94-V0 |
| Число контактов | 18 |
| Сопр. изоляции | 1000MΩ min |
| Варианты высоты профиля | 8.5mm, 5.0mm |
| Dimension dim b options | 3.0mm (for 8.5mm height), 3.3mm (for 5.0mm height) |
| Tolerance overall length | ±0.25mm |
| Диап. раб. темп. | -40°C to +105°C |
| Кол-во контактов | 18 |
| Диэлектрическая прочность | 600V AC rms |
| Количество рядов | 2 |
