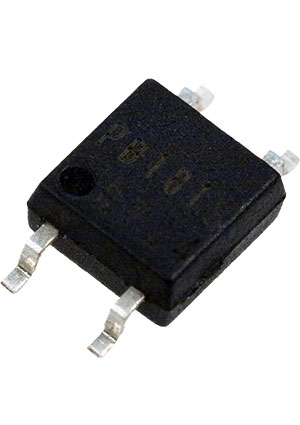

Транзисторная оптопара в корпусе SOP
У поставщика
ПроизводительПротон
У поставщиков
3 557 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:2 300 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,52 |
| от 50 | 48,44 |
| от 500 | 42,85 |
Склад 13
В наличии:1 257 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 54,60 |
| от 38 | 50,26 |
| от 75 | 46,70 |
| от 150 | 44,02 |
| от 300 | 42,03 |
Описание
Транзисторная оптопара от производителя «Протон» в компактном корпусе SOP-4. Обеспечивает гальваническую развязку цепей, поставляется в упаковке Tape and Reel для автоматизированного монтажа. Применяется в промышленной автоматике и блоках управления.
Технические характеристики
| Шаг | 2.54mm |
| Цоколевка | 1: Анод с/д; 2: Катод с/д; 3: Эмиттер; 4: Коллектор |
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm |
| Описание | Транзисторная оптопара в корпусе SOP |
| Артикул | PB181S |
| Интенсивность отказов | 1e-6 1/h |
| Производитель | АО «ПРОТОН» |
| Срок хранения | 12 years |
| Время включения | 3us max |
| Входное напряжение | 1.4V to 25V |
| Тип монтажа | SMD |
| Время выключения | 3us max |
| Время пайки | 10s max |
| Warranty hours | 25000h |
| Manufacturer fax | (4862) 49-85-36 |
| Напр. изоляции | 2500V |
| Manufacturer email | sktb@proton-orel.ru |
| Manufacturer phone | (4862) 49-85-43 |
| Max output voltage | 60V |
| Время пайки макс. | 10s |
| Esd static potential | 500V |
| Сопр. изоляции | 1e9Ω |
| Адрес производителя | 302040 РОССИЯ г. Орел, ул. Лескова, 19 |
| Напряжение ЭСР | 500V |
| Макс. рас. мощн. | 200mW |
| Температура пайки | 260°C max |
| Switching time on max | 3µs |
| Warranty storage life | 12 years |
| Current transfer ratio | 80% to 600% |
| Ток утечки вых. | 0.1uA to 10uA |
| Switching time off max | 3µs |
| Output residual voltage | 0.4V max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Recommended solder paste | SnAgCu |
| Solder paste recommended | SnAgCu |
| Switching test condition | Iвх=10mA, Uкэ=5V, Rн=100 Ohm |
| Guaranteed operating life | 25000h |
| Input forward voltage min | 1.4V |
| Max input forward current | 50mA |
| Температура пайки макс. | 260°C |
| Диап. темп. хр. | -40°C to +85°C |
| Коэф. передачи макс. | 600% |
| Мин. коэфф. передачи тока | 80% |
| Max reverse output voltage | 6V |
| Диап. раб. темп. | -40°C to +85°C |
| Input voltage test condition | Iвх=10mA |
| Output saturation voltage max | 0.4V |
| Output leakage current max 25c | 0.1µA |
| Output leakage current max 85c | 10µA |
| Isolation resistance test condition | Uиз=500V |
| Current transfer ratio test condition | Iвх=5mA, Uкэ=5V |
| Output leakage current test condition | Uвых=60V |
| Output residual voltage test condition | Iвх=10mA |
