Линейный стабилизатор с низким падением напряжения положительной полярности, 13.7 В, 1 А
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
225 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:225 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 56,09 |
| от 13 | 54,75 |
| от 26 | 52,89 |
| от 50 | 50,08 |
| от 150 | 46,56 |
Описание

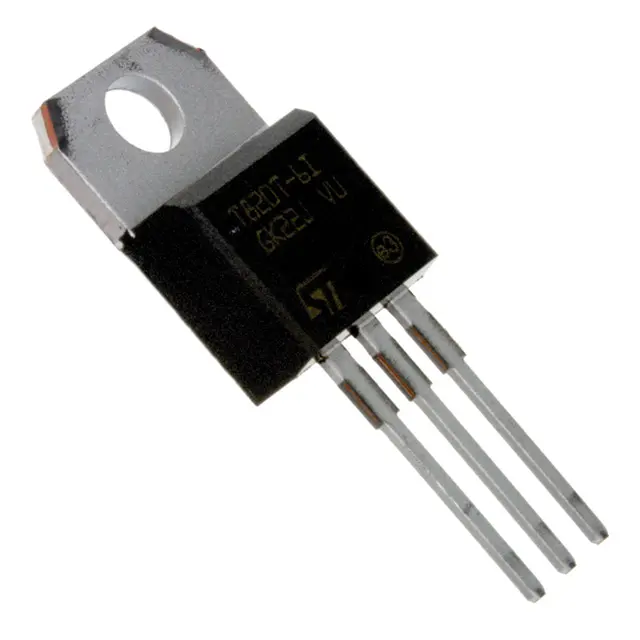

Линейный стабилизатор напряжения от STMicroelectronics с фиксированным выходом 13,7 В и током до 1 А. Выполнен в корпусе TO-220AB, отличается низким падением напряжения и рабочим диапазоном температур от 0 до 150 °C. Подходит для источников питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | TO-220 |
| Тип монтажа | Выводной |
| Вых. ток | 1.5A |
| Вых. напряжение | 13.7V |
| Макс. вх. напр. | 40V |
| Мин. выходной ток | 1A |
| Макс. выходное напряжение | 13.84V |
| Мин. вых. напряжение | 13.56V |
| Dropout voltage max | 2.6V |
| Dropout voltage typ | 2.1V |
| Макс. регулировка линии | 150mV |
| Стаб. по линии тип. | 60mV |
| Макс. регулировка нагрузки | 100mV |
| Типовая регулировка нагрузки | 65mV |
| Долговременная стабильность | 0.5% |
| Выходное напряжение шума | 300µVrms |
| Макс. ток покоя | 8mA |
| Ток покоя тип. | 4mA |
| Ток КЗ | 2.2A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Допуск вых. напр. | ±1% |
| Supply voltage rejection | 58dB |
| Reverse leakage current max | 10µA |
| Reverse leakage current typ | 0.1µA |
| Output voltage over temp max | 13.97V |
| Output voltage over temp min | 13.43V |
| Quiescent current line delta | 4mA |
| Quiescent current load delta | 1.2mA |
| Описание (англ.) | REG LDO 13.7V 1A TO220AB |
| Тепловое сопр. переход-корпус | 5°C/W |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | 0°C |
| Output voltage tolerance condition | 25°C |
| Тепловое сопротивление переход-среда | 50°C/W |
| Рабочая температура | 0°C ~ 150°C |
