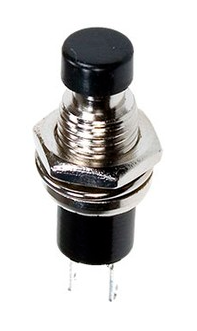

Кнопка PB-05-7B1-G
У поставщика
У поставщиков
1 900 шт.
Норм. уп.: 25
Цены поставщиков
Склад 12
В наличии:1 500 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 590 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,70 |
| от 25 | 53,92 |
| от 250 | 49,25 |
Склад 13
В наличии:400 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,19 |
| от 26 | 72,45 |
| от 52 | 67,77 |
| от 100 | 64,26 |
| от 300 | 61,65 |
Описание
Кнопка PB-05-7B1-G от Switronic — это миниатюрный тактовый переключатель с фиксацией в нажатом положении (OFF-ON). Модель рассчитана на ток до 1 А при напряжении 125/250 В AC, оснащена паяльными выводами и устанавливается в панель через резьбу M7. Подходит для бытовой электроники и маломощных устройств управления.
Технические характеристики
| Примечание | Not washable, do not immerse in epoxy or organic solvent |
| Тип | pushbutton switch |
| Модель | PB-05-7B1-G |
| Резьба | M7x0.75 |
| Схема | OFF-(ON) momentary |
| Тип монтажа | panel mount with nut and washer |
| Washable | Нет |
| Упаковка | separate packing, nuts and washer included |
| Размеры | Диаметр корпуса: 10.3mm; Hex nut width: 4.8mm; Bushing length: 5.8mm; Общая длина: 28mm; Диаметр вывода: 0.9mm; Макс. толщина панели: 3.5mm |
| Тип переключателя | pushbutton, momentary |
| Button color | Чёрный |
| Тип схемы | OFF - (ON) |
| Производитель | SWITRONIC |
| Минимальная нагрузка | 100mA 10V DC |
| Тип клеммы | solder pin |
| Ном. ток | 1A |
| Ном. напряжение | 125V AC / 250V AC |
| Электрический ресурс | 5000 cycles |
| Мех. ресурс | 10000 cycles |
| Соответствие RoHS | Да |
| Материал контакта | Золотистый |
| Overall width mm | 10.3 |
| Overall height mm | 5.8 |
| Overall length mm | 28 |
| Ном. AC напряжение | 125V AC / 250V AC |
| Сопр. контакта | 30mΩ max initial |
| Эл. прочность | 1000V AC 1 minute |
| Сопр. изоляции | 500V DC 100MΩ min |
| Температура пайки | 240°C max for 3 seconds |
