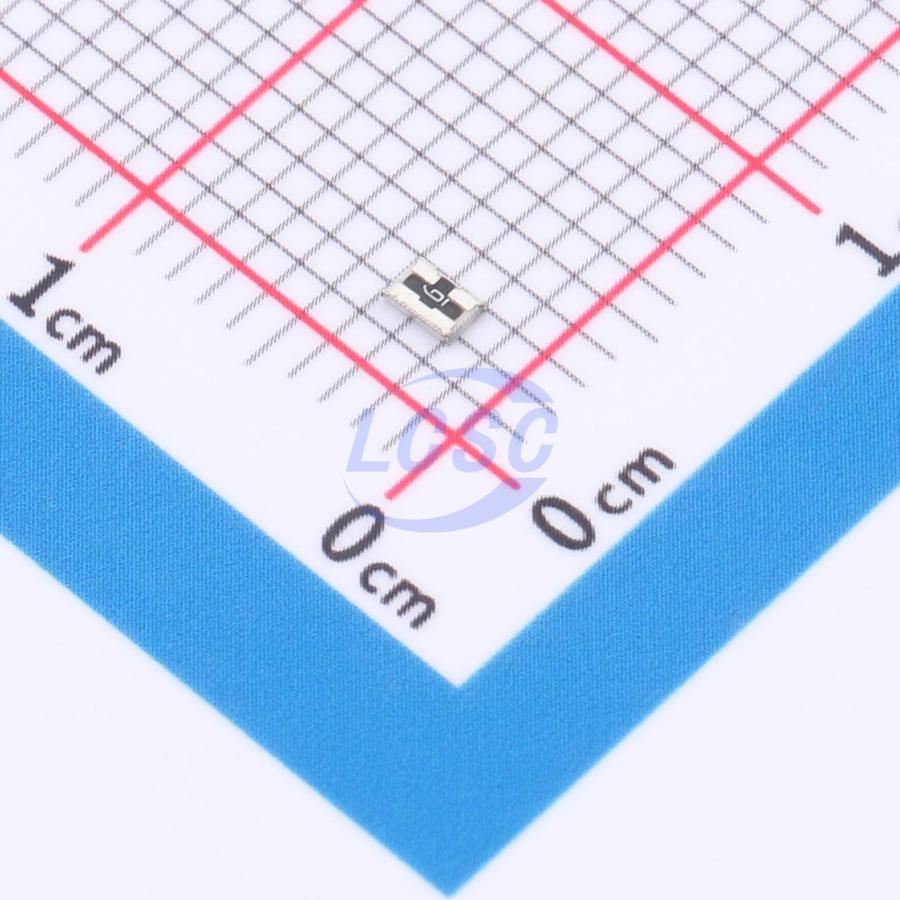

PAT1220-C-6DB-T5
У поставщика
ПроизводительSUSUMU
У поставщиков
95 шт.
Цены поставщиков
Склад 38
В наличии:95 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,75 |
Описание
PAT1220-C-6DB-T5 — это высокочастотный аттенюатор (делитель мощности) от японского производителя SUSUMU, выполненный в миниатюрном SMD-корпусе для поверхностного монтажа. Компонент обеспечивает фиксированное ослабление сигнала на 6 дБ, что позволяет точно согласовывать уровни в ВЧ-трактах. Благодаря стабильным характеристикам и малому размеру, аттенюатор применяется в измерительном, телекоммуникационном и радиочастотном оборудовании.
Технические характеристики
| W1 | 0.40mm ±0.20 |
| W2 | 0.40mm ±0.20 |
| W3 | 0.35mm ±0.20 |
| W4 | <0.25mm |
| КСВН | <1.3 |
| Ширина | 1.25mm ±0.10 |
| Длина | 2.00mm ±0.10 |
| Серия | PAT |
| Корпус | 0805 |
| Тип монтажа | SMD |
| Impedance | 50 Ohms |
| Импеданс | 50Ω |
| Упаковка | Tape |
| Код размера | 0805 |
| Толщина | 0.40mm ±0.10 |
| Attenuation | 6dB |
| Артикул | PAT1220-C-6DB-T5 |
| Ном. мощность | 100mW |
| Power (Watts) | 100mW |
| Package / Case | 0805 (2012 Metric) |
| Frequency Range | 0 Hz ~ 10 GHz |
| Диап. частот | DC to 3GHz |
| Количество в упаковке | 5000pcs/reel (T5) |
| Terminal width a | 0.50mm ±0.20 |
| Описание | RF ATTENUATOR 6DB 50OHM 0805 |
| Attenuation Value | 6dB |
| Terminal length b | 0.60mm ±0.20 |
| Attenuation tolerance | ±0.3dB |
| Диап. раб. темп. | -55℃ to +125℃ |
| Rated operating temperature | 70℃ |
