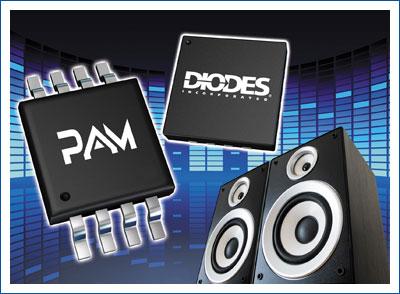

УНЧ двухканальный стерео 3.2Вт класс D 16-Pin SOP лента на катушке
У поставщика
ПроизводительDIODES
КатегорияУсилители низкой частоты
У поставщиков
3 838 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:3 838 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,25 |
| от 86 | 37,13 |
| от 172 | 34,65 |
| от 343 | 32,49 |
| от 686 | 31,04 |
Описание
Микросхема PAM8403DR-H от DIODES — двухканальный стереоусилитель мощности класса D. Работает в диапазоне температур от -40°C до 85°C, выдает до 3.2 Вт на канал и выпускается в компактном корпусе SOIC-16. Подходит для портативной акустики, мультимедийных систем и бытовой электроники.
Технические характеристики
| Snr | 80dB |
| Корпус | SOIC-16 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Crosstalk | -95dB |
| Кол-во выводов | 16 |
| Psrr 1khz | -58dB |
| Maximum rf | 142kΩ |
| Minimum ri | 18kΩ |
| Psrr 100hz | -59dB |
| Описание | Filterless 3W Class-D Stereo Audio Amplifier |
| Артикул | PAM8403 |
| Rds on nmos | 140mΩ |
| Rds on pmos | 180mΩ |
| Применение | LCD Monitors / TV Projectors, Notebook Computers, Portable Speakers, Portable DVD Players, Game Machines, Cellular Phones/Speaker Phones |
| Выходной шум | 105µV |
| Dynamic range | 90dB |
| Muting current | 3.5mA |
| Closed loop gain | 24dB |
| Ток отключения | <1µA |
| Тепловая защита | Да |
| Second stage gain | 2x |
| Lc filter required | Нет |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Диап. вх. напр. | -0.3V to VDD+0.3V |
| Частота перекл. | 260kHz |
| Quiescent current 5v | 16mA |
| Efficiency 4ohm 10thd | 83% |
| Efficiency 8ohm 10thd | 87% |
| Output offset voltage | 10mV |
| Температура пайки | 300°C, 5 sec |
| Thd plus n 5v 1w 8ohm | 0.15% |
| Mute input low voltage | 0.4V |
| Quiescent current 3.0v | 8mA |
| Quiescent current 3.6v | 10mA |
| Mute input high voltage | 1.4V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Thd plus n 5v 0.5w 4ohm | 0.15% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable input low voltage | 0.4V |
| Макс. темп. перехода | +125°C |
| Темп. перехода мин. | -40°C |
| Recommended ferrite bead | Да |
| Защита от КЗ | Да |
| Differential gain formula | 20*log[2*(RF/RI)] |
| Enable input high voltage | 1.4V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Output power 4ohm 5v 1thd | 2.5W |
| Output power 8ohm 5v 1thd | 1.4W |
| Thd plus n 3.6v 0.1w 8ohm | 0.11% |
| Thd plus n 3.6v 0.2w 4ohm | 0.11% |
| Output power 4ohm 5v 10thd | 3.2W |
| Output power 8ohm 5v 10thd | 1.8W |
| Output power 4ohm 3.2v 1thd | 0.85W |
| Output power 4ohm 3.6v 1thd | 1.3W |
| Output power 8ohm 3.2v 1thd | 0.45W |
| Output power 8ohm 3.6v 1thd | 0.72W |
| Over temperature hysteresis | 30°C |
| Защита от перегрева | 140°C |
| Рек. входной конденсатор | 0.47µF |
| Абс. макс. напряжение питания | 6.0V |
| Макс. температура перехода | 150°C |
| Output power 4ohm 3.2v 10thd | 1.3W |
| Output power 4ohm 3.6v 10thd | 1.6W |
| Output power 8ohm 3.2v 10thd | 0.6W |
| Output power 8ohm 3.6v 10thd | 0.9W |
| Описание (англ.) | Audio Amp Speaker 2-CH Stereo 3.2W Class-D 16-Pin SOP T/R |
| Recommended operating voltage | 5.5V |
| Тепл. сопр. переход-корпус | 23°C/W |
| Рабочая температура | -40В°C ~ 85В°C (TA) |
| Термосопротивление переход-среда | 110°C/W |
