УНЧ одноканальный моно 3Вт класс D 8-Pin MSOP
У поставщика
ПроизводительDIODES
КатегорияУсилители низкой частоты
У поставщиков
2 275 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 275 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,76 |
| от 51 | 19,45 |
| от 101 | 18,16 |
| от 202 | 17,14 |
| от 404 | 16,61 |
Описание

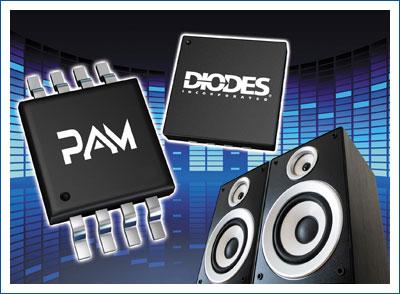

Микросхема PAM8304ASR от DIODES — это одноканальный моноусилитель мощности класса D. Устройство выдает до 3 Вт на нагрузку, выполнено в компактном корпусе MSOP8. Подходит для портативной и бытовой аудиотехники, где важны низкое энергопотребление и миниатюрный размер.
Технические характеристики
| Усиление | 18dB |
| Pin sd | 6 |
| Корпус | MSOP-8 |
| Pin gnd | 7 |
| Pin vdd | 3 |
| Тип монтажа | SMD |
| Pin pvdd | 2 |
| Компонент | PAM8304ASR |
| Без свинца | Да |
| Кол-во выводов | 8 |
| Psrr 1khz | -70dB |
| Psrr 10khz | -67dB |
| Psrr 217hz | -68dB |
| Описание | 3W Mono Class-D Audio Amplifier |
| Exposed pad | NC |
| Pin in plus | 5 |
| Без галогенов | Да |
| Pin in minus | 4 |
| Pin out plus | 1 |
| Без сурьмы | Да |
| Dynamic range | 95dB |
| Pin out minus | 8 |
| Соотв. RoHS | Да |
| Efficiency 4ohm | 86% |
| Rds on low side | 200mΩ |
| Closed loop gain | 300K/Rin V/V |
| Rds on high side | 325mΩ |
| Thd n 5v 1w 8ohm | 0.17% |
| Ток покоя | 5mA |
| Efficiency 8ohm 1w | 93% |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.8V |
| Thd n 5v 0.5w 4ohm | 0.14% |
| Диап. вх. напр. | -0.3V to VDD+0.3V |
| Load resistance min | 3Ω |
| Частота перекл. | 400kHz |
| Макс. ток отключения | 1μA |
| Thd n 3.2v 0.1w 4ohm | 0.17% |
| Thd n 3.2v 0.1w 8ohm | 0.14% |
| Thd n 3.6v 0.1w 8ohm | 0.16% |
| Thd n 3.6v 0.2w 4ohm | 0.16% |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +125°C |
| Темп. перехода мин. | -40°C |
| Output noise a weighting | 130μV |
| Sd input low voltage max | 0.4V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Output noise no weighting | 170μV |
| Output offset voltage max | 50mV |
| Output power 4ohm 5v 1thd | 2.4W |
| Output power 8ohm 5v 1thd | 1.40W |
| Sd input high voltage min | 1.4V |
| Output power 4ohm 5v 10thd | 3.0W |
| Output power 8ohm 5v 10thd | 1.75W |
| Output power 4ohm 3.2v 1thd | 1.0W |
| Output power 4ohm 3.6v 1thd | 1.25W |
| Output power 8ohm 3.2v 1thd | 0.60W |
| Output power 8ohm 3.6v 1thd | 0.72W |
| Абс. макс. напряжение питания | 6.5V |
| Output power 4ohm 3.2v 10thd | 1.2W |
| Output power 4ohm 3.6v 10thd | 1.5W |
| Output power 8ohm 3.2v 10thd | 0.70W |
| Output power 8ohm 3.6v 10thd | 0.90W |
| Описание (англ.) | Audio Amp Speaker 1-CH Mono 3W Class-D 8-Pin MSOP T/R |
| Junction temperature absolute max | +150°C |
