УНЧ одноканальный моно 3Вт класс D 8-Pin MSOP
У поставщика
ПроизводительDIODES
КатегорияУсилители низкой частоты
У поставщиков
1 000 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42,39 |
| от 51 | 38,78 |
| от 101 | 35,81 |
| от 202 | 33,58 |
| от 403 | 31,91 |
Описание

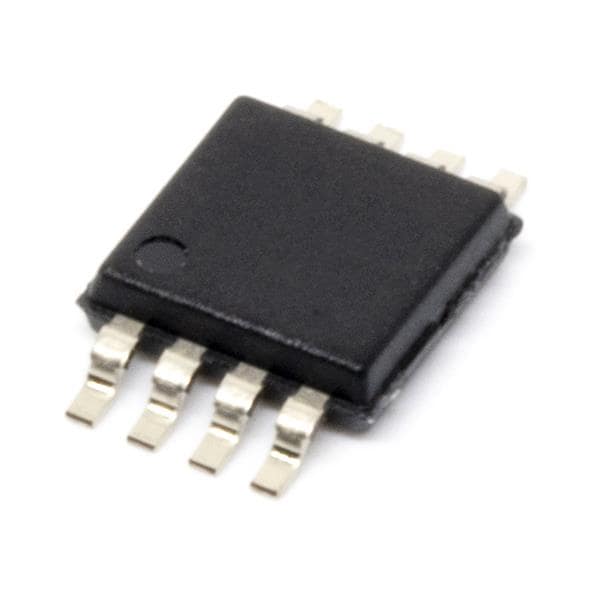

Микросхема PAM8303DBSC от DIODES — это одноканальный моноусилитель мощности класса D. Устройство выдает до 3 Вт и работает в компактном корпусе MSOP-8. Усилитель рассчитан на температуру от -40 до +85 °C. Применяется в портативной акустике, Bluetooth-колонках и других аудиоустройствах.
Технические характеристики
| Cmrr | 63dB |
| Green | Да |
| Статус | Not recommended for new design |
| Корпус | MSOP-8 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Psrr 1khz | -62dB |
| Psrr 10khz | -52dB |
| Psrr 217hz | -63dB |
| Replacement | PAM8304 |
| Без галогенов | Да |
| Без сурьмы | Да |
| Dynamic range | 95dB |
| Соотв. RoHS | Да |
| Время пайки | 10s |
| Efficiency 4ohm | 86% |
| Efficiency 8ohm | 90% |
| Closed loop gain | 300dB |
| Входное сопротивление | 150kΩ |
| Ток отключения | 0.5µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.8V |
| Частота перекл. | 380kHz |
| Output noise aweight | 30µV |
| Quiescent current 5v | 7.5mA |
| Макс. ток отключения | 2.0µA |
| Output offset voltage | 10mV |
| Температура пайки | 250°C |
| Thd plus n 5v 1w 8ohm | 0.28% |
| Quiescent current 3.0v | 3.6mA |
| Quiescent current 3.6v | 4.6mA |
| Output noise no aweight | 50µV |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Thd plus n 5v 0.5w 4ohm | 0.20% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable input low voltage | 0.3V |
| Макс. темп. перехода | 150°C |
| Enable input high voltage | 1.5V |
| Output offset voltage max | 50mV |
| Thd plus n 3.2v 0.1w 4ohm | 0.5% |
| Thd plus n 3.6v 0.1w 8ohm | 0.45% |
| Thd plus n 3.6v 0.2w 4ohm | 0.35% |
| Абс. макс. напряжение питания | 6.0V |
| Описание (англ.) | AMP AUDIO 3W CLASS D 8MSOP |
| Output power 4ohm 10pct thd 5v | 3W |
| Output power 8ohm 10pct thd 5v | 1.8W |
| Output power 4ohm 10pct thd 3.2v | 1.35W |
| Output power 4ohm 10pct thd 3.6v | 1.8W |
| Output power 8ohm 10pct thd 3.2v | 0.7W |
| Output power 8ohm 10pct thd 3.6v | 0.9W |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Рабочая температура | -40В°C ~ 85В°C (TA) |
| Thermal resistance junction to case msop | 75°C/W |
| Thermal resistance junction to ambient msop | 180°C/W |
