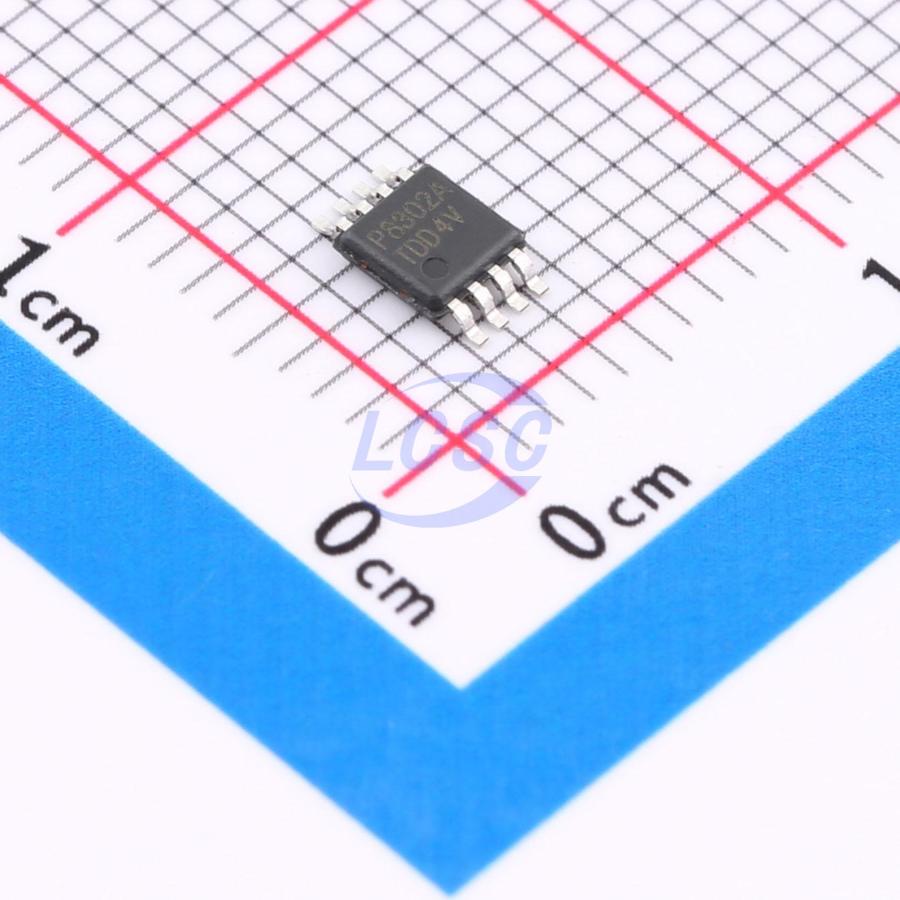

Микросхемы импортные / Разное / Микросхема PAM8302AASCR / MSOP8
У поставщика
ПроизводительDIODES
КатегорияМикросхемы прочие
У поставщиков
443 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:341 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,75 |
| от 80 | 14,03 |
| от 160 | 13,13 |
| от 319 | 12,14 |
| от 637 | 11,32 |
Склад 14
В наличии:102 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 500 | 11,70 |
Описание
Микросхема PAM8302AASCR производства Diodes Incorporated представляет собой монофонический усилитель мощности класса D. Компонент предназначен для портативной аудиотехники и устройств с батарейным питанием, обеспечивая высокий КПД и минимальное тепловыделение. Усилитель выполнен в компактном корпусе MSOP-8, что упрощает интеграцию в малогабаритные схемы.
Технические характеристики
| Усиление | 23.5dB |
| PSRR | 50dB |
| Тип | Audio Amplifier |
| Корпус | MSOP-8 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Без галогенов | Да |
| Без сурьмы | Да |
| Dynamic range | 90dB |
| Макс. КПД | 88% |
| Load impedance | 4Ω or 8Ω |
| Соотв. RoHS | Да |
| Тепловая защита | Да |
| Мощность, Вт | 3 |
| Макс. вх. напр. | VDD+0.3V |
| Мин. входное напряжение | -0.3V |
| Noise a weighting | 200µV |
| Filterless class d | Да |
| Shutdown input low | 0.4V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.0V |
| Shutdown input high | 1.2V |
| Noise no a weighting | 300µV |
| Частота генератора | 250kHz |
| Макс. ток отключения | 1µA |
| Макс. ток покоя | 8mA |
| Ток покоя тип. | 4mA |
| Отношение сигнал/шум | 80dB |
| Температура пайки | +300°C, 5s |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | +125°C |
| Темп. перехода мин. | -40°C |
| Защита от КЗ | Да |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Output power 8ohm 5v thd1 | 1.30W |
| Output power 4ohm 5v thd10 | 2.5W |
| Output power 8ohm 5v thd10 | 1.30W |
| Рекомендуемый входной конденсатор | 0.1µF to 0.22µF |
| Output power 8ohm 3.6v thd1 | 0.65W |
| Over temperature hysteresis | 30°C |
| Защита от перегрева | 135°C |
| Абс. макс. напряжение питания | 6.0V |
| Output power 4ohm 3.6v thd10 | 1.25W |
| Output power 8ohm 3.6v thd10 | 0.80W |
| Drain source on resistance nmos | 0.25Ω |
| Drain source on resistance pmos | 0.50Ω |
| Power supply decoupling capacitor | 10µF and 0.1µF |
| Thermal resistance junction to ambient msop8 | 180°C/W |
| Total harmonic distortion plus noise 4ohm 0.1w | 0.35% |
| Total harmonic distortion plus noise 4ohm 0.5w | 0.40% |
| Total harmonic distortion plus noise 8ohm 0.1w | 0.30% |
| Total harmonic distortion plus noise 8ohm 0.5w | 0.45% |
