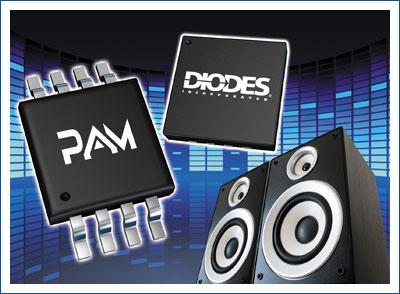

Усилитель низкой частоты PAM8003DR / 2.5W, SOP-16
У поставщика
ПроизводительDIODES
КатегорияУсилители низкой частоты
У поставщиков
930 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:930 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,16 |
| от 30 | 22,29 |
| от 60 | 21,09 |
| от 119 | 19,53 |
| от 237 | 17,94 |
Описание
Усилитель низкой частоты PAM8003DR производства Diodes Incorporated предназначен для компактных аудиоустройств. Модель обеспечивает выходную мощность до 2.5 Вт и выполнена в корпусе SOP-16. Микросхема используется в портативной электронике, игрушках и звуковых модулях, где требуется усиление сигнала при малом энергопотреблении.
Технические характеристики
| Класс | D |
| Корпус | SO-16 |
| Особенности | Filterless, Short circuit protection, Thermal shutdown, Low EMI |
| Тип монтажа | SMD |
| Psrr 1kHz | -70dB |
| Gain control | 64-step DC volume control, -75dB to +24dB |
| Snr 6dB gain | 86dB |
| Crosstalk 1kHz | -93dB |
| Load impedance | 4Ω to 8Ω |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Частота перекл. | 210kHz |
| Enable input low max | 0.4V |
| Макс. ток отключения | 1µA |
| Enable input high min | 1.5V |
| Output offset voltage | 10mV |
| Thd n 5V 1W 4ohm 1kHz | 0.17% |
| Efficiency 4ohm 10% thd | 79% |
| Efficiency 8ohm 10% thd | 87% |
| Output noise a weighted | 30µV |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Thd n 5V 0.5W 8ohm 1kHz | 0.16% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Quiescent current 5V max | 7.0mA |
| Quiescent current 5V typ | 4.5mA |
| Thd n 3.6V 0.5W 8ohm 1kHz | 0.12% |
| Output power 5V 4ohm 1% thd | 2.2W |
| Output power 5V 8ohm 1% thd | 1.3W |
| Over temperature hysteresis | 30°C |
| Защита от перегрева | 150°C |
| Output power 5V 4ohm 10% thd | 2.5W |
| Output power 5V 5ohm 10% thd | 2.5W |
| Output power 5V 8ohm 10% thd | 1.65W |
| Описание (англ.) | AMP AUDIO 2.5W CLASS D 16SOIC |
| Input coupling capacitor typical | 0.47µF |
| Operating temperature ambient max | 85°C |
| Operating temperature ambient min | -40°C |
| Тепл. сопр. переход-корпус | 23°C/W |
| Рабочая температура | -40В°C ~ 85В°C (TA) |
| Термосопротивление переход-среда | 110°C/W |
