Драйвер затвора изолированный полумостовой 4A 18нс 8A SOIC-14
У поставщика
Производитель2Paisemi
КатегорияИзолирующие драйверы IGBT/MOSFET
У поставщиков
50 шт.
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 158,54 |
| от 15 | 148,07 |
| от 30 | 139,54 |
| от 60 | 133,19 |
| от 119 | 128,46 |
Описание

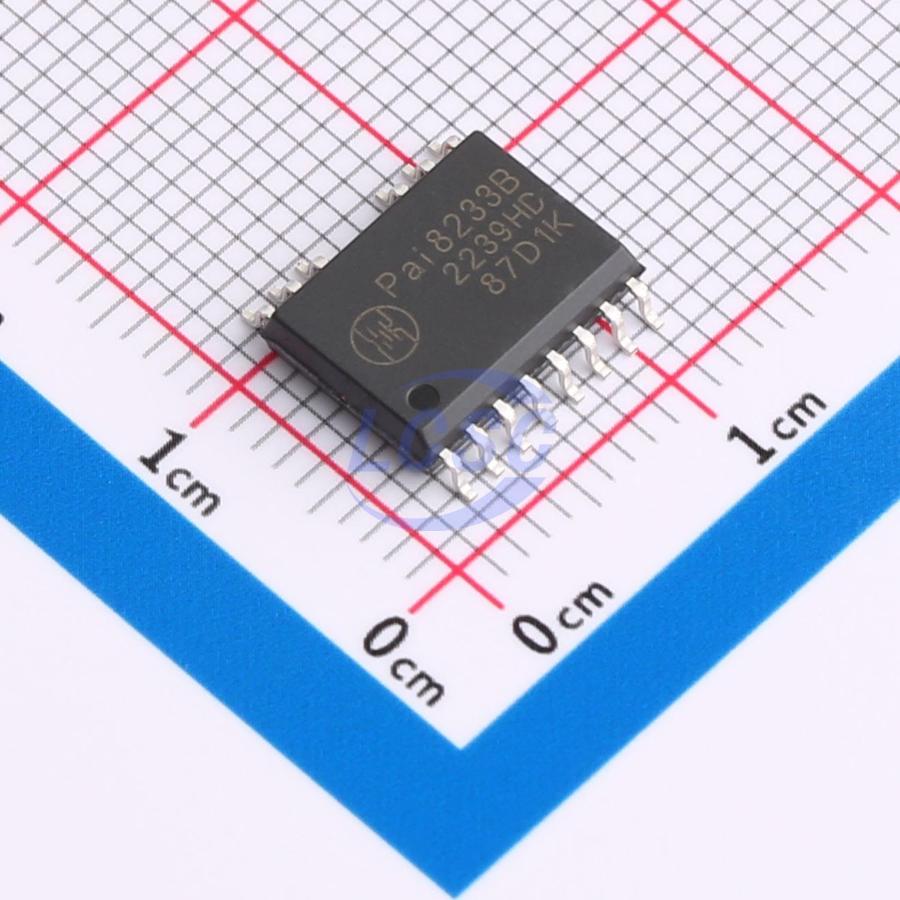

Драйвер затвора PAI8233B-WR от 2Paisemi — это изолированная полумостовая микросхема в корпусе SOIC-14. Устройство обеспечивает выходной ток до 4 А с временем нарастания 18 нс и спада 12 нс. Подходит для управления мощными транзисторами в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Cmti | 100kV/us |
| Uvlo | Да |
| Корпус | SOIC-14 |
| Aec q100 | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Тип входа | TTL and CMOS Compatible |
| Описание | 5kV RMS Isolated Dual-Channel Gate Driver |
| Артикул | Pai8233B-WR |
| Vdd abs max | 30V |
| Vcci abs max | 7V |
| Сертификаты | DIN EN IEC 60747-17 (VDE 0884-17):2021-10, UL 1577, CSA IEC 60950-1, IEC 62368-1, IEC 61010-1, IEC 60601-1, CQC GB4943.1-2022 |
| Dead time open | <15ns |
| Input vcci max | 5.5V |
| Input vcci min | 3V |
| Соотв. RoHS | Да |
| Min pulse width | 10ns |
| Disable function | Да |
| Isolation rating | 5kV RMS |
| Dead time formula | DT (ns) ≈ 10 x RDT (kΩ) |
| Peak sink current | 8A |
| Max delay matching | 5ns |
| Isolation rating ul | 5kV RMS Isolation for 1 Minute per UL 1577 |
| Peak source current | 4A |
| Isolation rating vde | 5000V Basic Isolation per DIN EN IEC 60747-17 (VDE 0884-17):2021-10 |
| Propagation delay typ | 19ns |
| Dead time programmable | Да |
| Isolation barrier life | >40 Years |
| Макс. частота переключения | 5MHz |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Max operating voltage dc | 1200V |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Max pulse width distortion | 5ns |
| Vdd output drive supply max | 25V |
| Vdd output drive supply min | 6.5V |
| Описание (англ.) | Half-Bridge 4A 18ns 12ns 8A SOIC-14-WB Isolators - Gate Drivers RoHS |
| Channel to channel voltage max | 1500V |
