Изолятор цифровой - драйвер затвора 6A 15нс/12нс SOIC-8
У поставщика
Производитель2Paisemi
КатегорияМикросхемы
У поставщиков
336 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:336 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 57,63 |
| от 20 | 54,88 |
| от 40 | 52,21 |
| от 80 | 50,07 |
| от 159 | 48,90 |
Описание

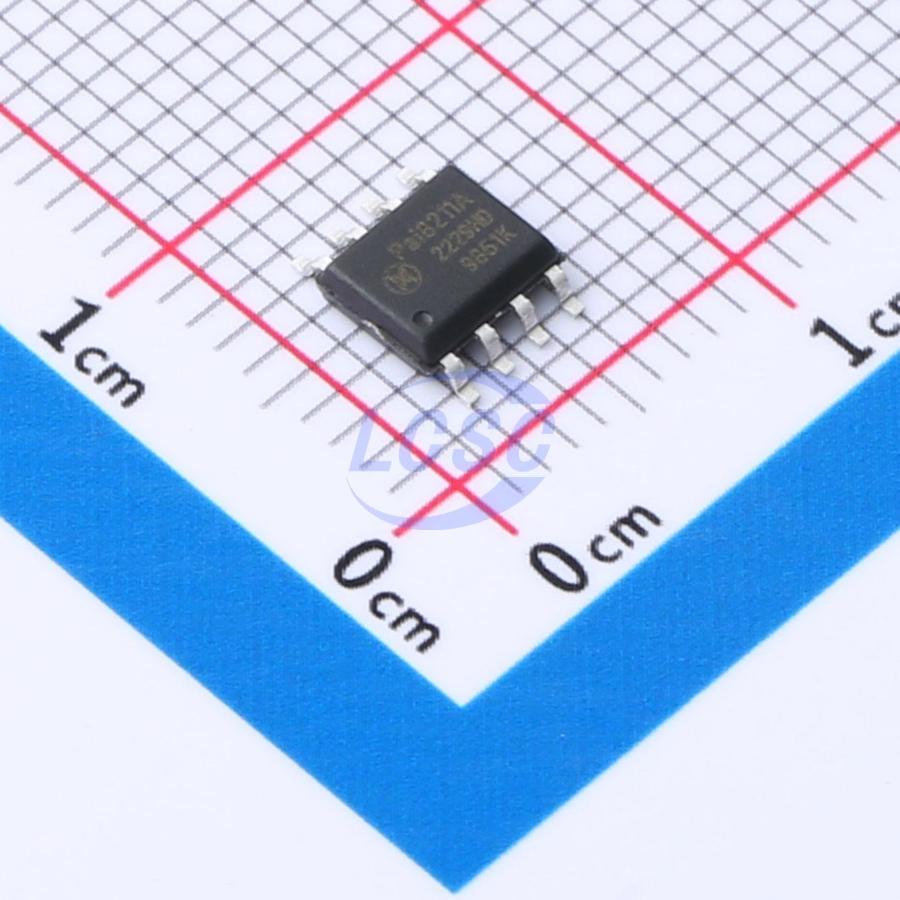

Цифровой изолятор-драйвер затвора PAI8211A-SR от 2Paisemi выполнен в корпусе SOIC-8. Обеспечивает выходной ток до 6 А с временем нарастания 15 нс и спада 12 нс. Подходит для управления силовыми ключами в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| CTI | >400V |
| Cmti | >100kV/µs |
| RoHS | Соответствует |
| ESD CDM | ±2000V |
| ЭСР HBM | ±6000V |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Время спада | 7ns to 12ns |
| Время нарастания | 8ns to 15ns |
| Описание | Isolator digital - gate driver 6A 15ns/12ns SOIC-8 |
| Артикул | PAI8211A-SR |
| Internal gap | ≥21µm |
| Uvlo options | 8V |
| Сертификаты | UL1577, VDE 0884-17, CQC, AEC-Q100 |
| Material group | II |
| Input hysteresis | 0.15*VCC1 |
| Путь утечки | ≥4mm |
| Вх. емкость | 3pF |
| Тип входного сигнала | CMOS |
| Напр. изоляции | 3750Vrms |
| Воздушный зазор | ≥4mm |
| Input low threshold | 0.30*VCC1 to 0.35*VCC1 |
| Vcc1 static current | 0.8mA to 1.2mA |
| Vcc2 static current | 1.8mA to 2.7mA |
| Input high threshold | 0.50*VCC1 to 0.60*VCC1 |
| Сопр. изоляции | >10^12Ω |
| Vcc1 uvlo hysteresis | 0.10V to 0.15V |
| Vcc2 uvlo hysteresis | 0.6V |
| Емк. изоляции | 1.5pF |
| Макс. рас. мощн. | 1.14W |
| Макс. задержка распространения | 65ns |
| Искажение длительности импульса | 1ns to 10ns |
| Output low voltage drop | 7.5mV to 11.5mV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Output high voltage drop | 100mV to 150mV |
| Output peak sink current | 6A |
| Задержка распр. | 51ns |
| Диап. темп. хр. | -65°C to 150°C |
| Output peak source current | 6A |
| Vcc1 uvlo rising threshold | 2.10V to 2.40V |
| Vcc2 uvlo rising threshold | 8.4V to 9.4V |
| Max input power dissipation | 0.01W |
| Диап. раб. темп. | -40°C to 125°C |
| Vcc1 uvlo falling threshold | 2.00V to 2.20V |
| Vcc2 uvlo falling threshold | 7.1V to 7.8V |
| Max output power dissipation | 1.13W |
| Описание (англ.) | 6A 15ns 12ns 6A SOIC-8 Isolators - Gate Drivers RoHS |
| Input side supply voltage range | 2.5V to 5.5V |
| Output side supply voltage range | 9.5V to 33V |
| Thermal characteristic junction to top | 18°C/W |
| Термосопротивление переход-среда | 110°C/W |
