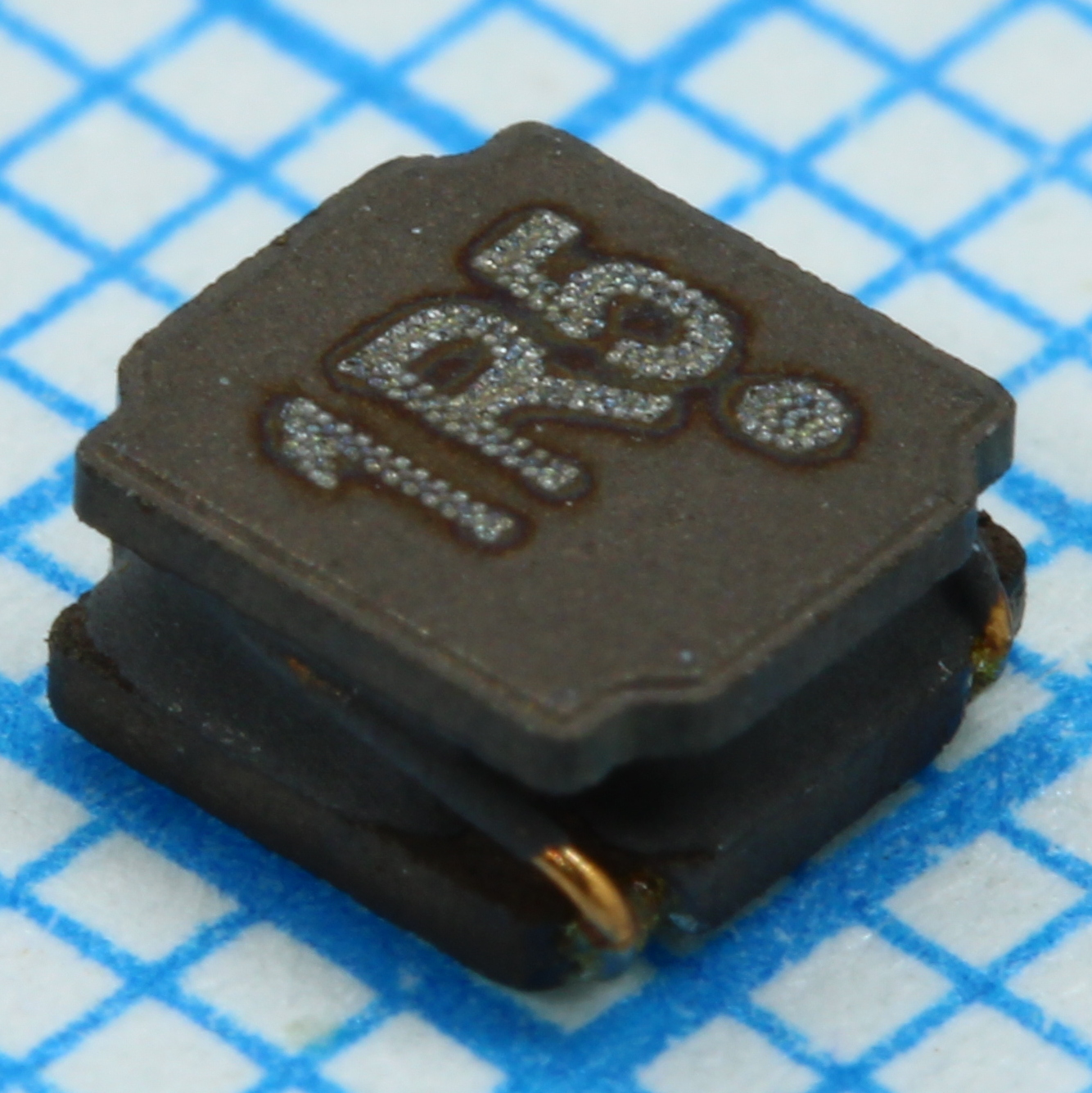

Силовая SMD индуктивность 1.5мкГн ±20% 5.2A 0.036ом c магнитным экраном лента на катушке
У поставщика
ПроизводительPulse
У поставщиков
908 шт.
Норм. уп.: 630
Цены поставщиков
Склад 13
В наличии:908 шт
Срок поставки: до недели
Норм. уп.: 630
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,32 |
| от 36 | 34,35 |
| от 72 | 33,03 |
| от 144 | 31,27 |
| от 287 | 29,45 |
Описание
Силовая SMD индуктивность на 1.5 мкГн от Pulse. Компонент рассчитан на ток до 5.2 А при сопротивлении 0.036 Ом и оснащён магнитным экраном для снижения помех. Подходит для DC/DC-преобразователей и цепей питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Высота | 2.0mm max |
| Серия | PA4332.XXXNLT |
| Корпус | SMT Power Inductor, Shielded Drum Core |
| Тип монтажа | SMD |
| Экранирование | Shielded magnetic circuit reduces leakage flux |
| Допуск | ±20% |
| Индуктивность | 1.5µH ±20% |
| Описание | SMT shielded drum core power inductor |
| Макс. напряжение | <40Vdc |
| Артикул | PA4332.152NLT |
| Выводы | Metalized core termination |
| Испытательное напряжение | 1V |
| Корпус | SMD |
| Материал сердечника | Fe base metal core |
| Ном. ток | 5.2A |
| Лента и катушка | Ø330mm reel, 12mm tape, 3000 pcs/reel |
| Тестовая частота | 1MHz |
| Сопротивление DC макс. | 36mΩ |
| Тип. сопротивление DC | 30mΩ |
| Dc heating current | 5.2A |
| Ток насыщения | 7.7A |
| Footprint dimensions | 4.2mm x 4.2mm max |
| Suggested pad layout | C=3.1mm, D=4.0mm, E=2.1mm, F=3.7mm, G=1.1mm, H=1.9mm |
| Примечание | 1.5uH 5.2A |
| Mechanical dimensions | A=4.2mm max, B=2.0mm max, C=3.1mm, D=4.0mm, E=2.1mm, F=3.7mm, G=1.1mm, H=1.9mm |
| Раб. температура | -40°C to +125°C |
| Собств. рез. частота | 30MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dc heating current delta t | 40°C |
| Описание (англ.) | Inductor Power Shielded Drum Core 1.5uH 20% 1MHz 5.2A 0.036Ohm DCR 1515 T/R |
