Документация

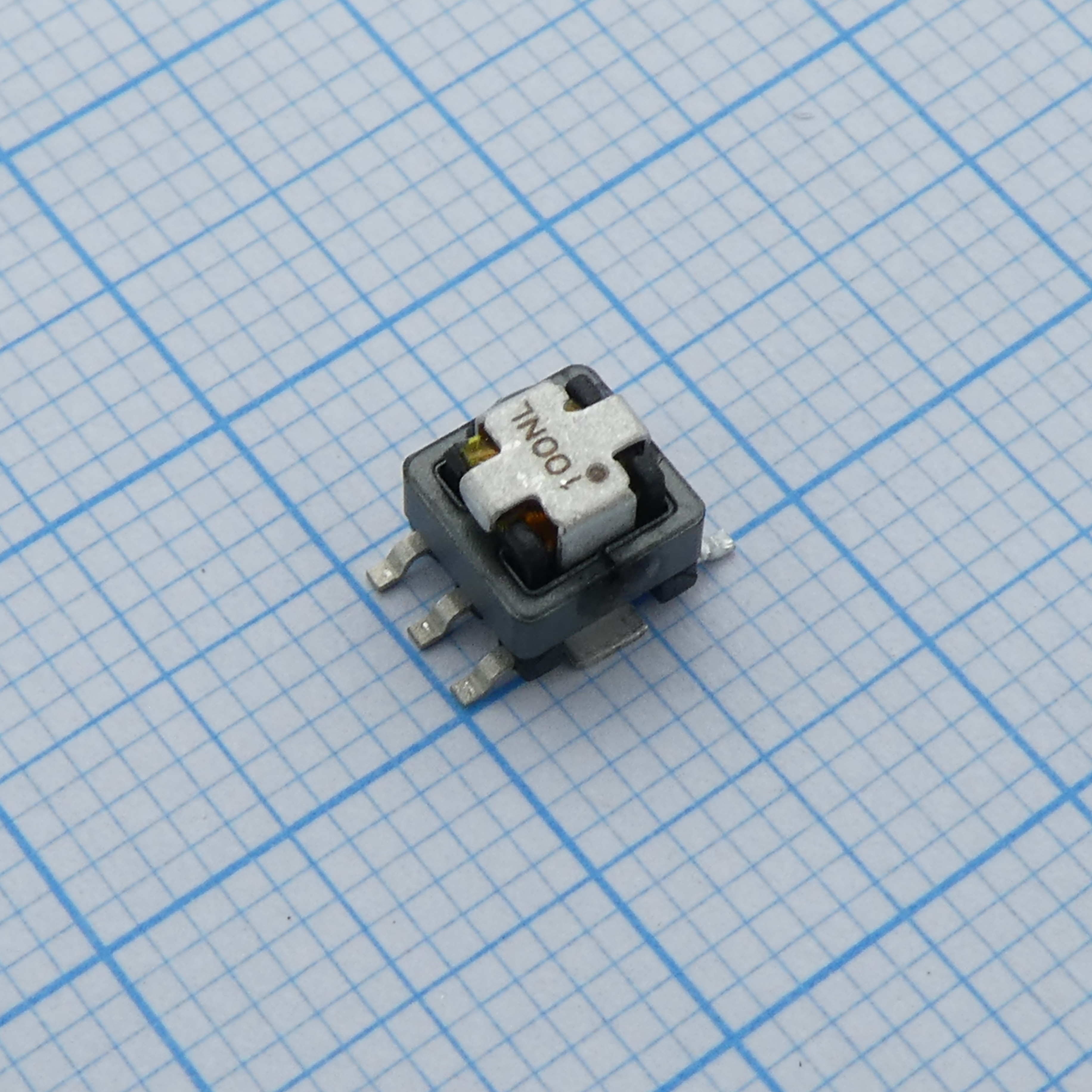

Трансформатор PA1005.100NLT
У поставщика
У поставщиков
7 762 шт.
Норм. уп.: 900
Цены поставщиков
Склад 39
В наличии:6 332 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,13 |
| от 43 | 89,50 |
| от 72 | 85,80 |
| от 119 | 82,85 |
| от 199 | 80,51 |
Склад 13
В наличии:1 430 шт
Срок поставки: до недели
Норм. уп.: 900
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,53 |
| от 20 | 115,84 |
| от 40 | 108,76 |
| от 80 | 103,47 |
| от 159 | 99,52 |
Описание
Трансформатор PA1005.100NLT производства Pulse предназначен для применения в импульсных источниках питания и DC/DC-преобразователях. Компонент отличается компактными размерами и высокой эффективностью передачи энергии. Модель оптимизирована для работы в схемах обратноходовых (flyback) преобразователей, обеспечивая надежную гальваническую развязку цепей.
Технические характеристики
| Тип | SMT Current Sense Transformer |
| Вес | 0.34 grams |
| Корпус | SMT |
| Тип монтажа | SMD |
| Макс. высота | 5.5mm |
| Артикул | PA1005.100NLT |
| Коэфф. трансформации | 1:100 |
| Hipot voltage | 1000V RMS |
| Tray quantity | 120 |
| Ном. ток | 20A |
| Соотв. RoHS | Да |
| Footprint width | 7.2mm |
| Primary dcr max | 2.00 mΩ |
| Footprint length | 8.4mm |
| Описание | Current Transformers - Board Mount SMD Current Sense 2000uH 5.5Ohms |
| Secondary dcr max | 0.75 mΩ |
| Макс. диапазон частот | 1MHz |
| Frequency range min | 20kHz |
| Tape and reel quantity | 900 |
| Secondary inductance min | 5500 mH |
| Макс. раб. темп. | +130°C |
| Мин. раб. темп. | -40°C |
