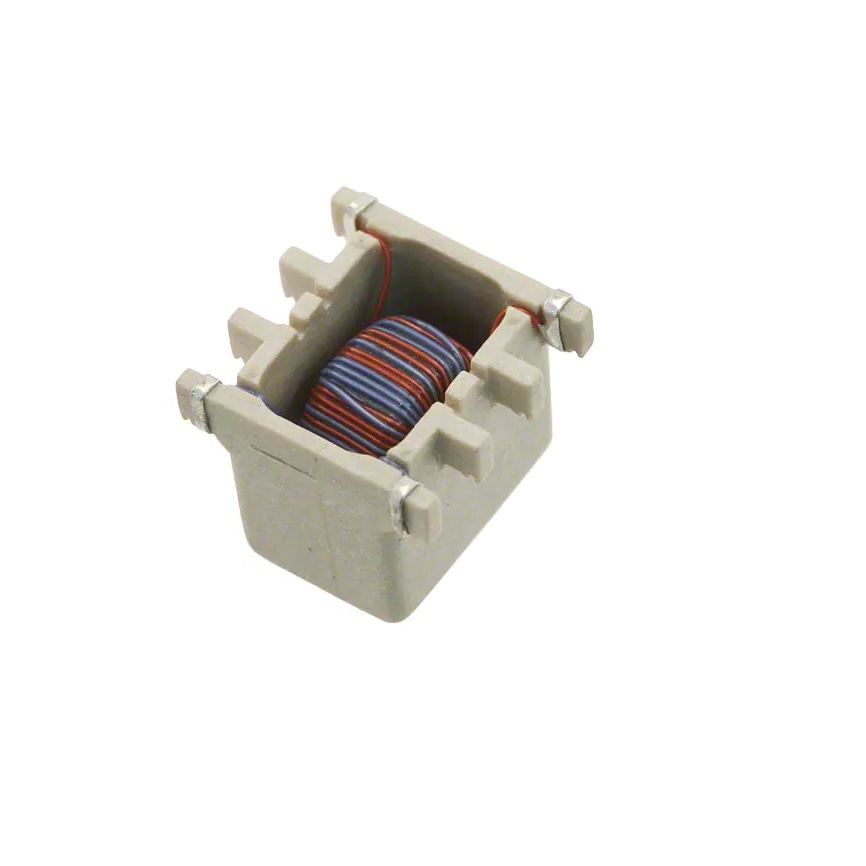

Трансформатор импульсный 1:1 изоляция 1500В 0.91Ом первичная обмотка 0.91Ом вторичная обмотка 8 выводов для поверхностного монтажа автомобильного применения
У поставщика
ПроизводительPulse
У поставщиков
304 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:304 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 93,97 |
| от 24 | 87,20 |
| от 47 | 81,67 |
| от 94 | 77,54 |
| от 187 | 74,47 |
Описание
Импульсный трансформатор от Pulse с коэффициентом трансформации 1:1. Обеспечивает гальваническую развязку до 1500 В, сопротивление обмоток — 0,91 Ом. Выполнен в корпусе для поверхностного монтажа с 8 выводами. Подходит для автомобильной электроники и цепей изоляции сигналов.
Технические характеристики
| Вес | 0.60g |
| Tube qty | 50/tube |
| Индуктивность, мкГн | 1200 |
| Описание | SMT Gate Drive Transformer, 1:1, 1500Vrms isolation, 0.91Ω primary, 0.91Ω secondary, 8 pins |
| Артикул | PA0184NLT |
| Primary dcr | 0.91Ω MAX |
| Коэфф. трансформации | 1:1 |
| Размер корпуса | 9.0 x 8.6 x 7.6 mm |
| Тип корпуса | SMT |
| Secondary dcr | 0.91Ω MAX |
| Соотв. RoHS | Да |
| Тип изоляции | Basic Insulation (1.4mm creepage and clearance between Primary and Secondary) |
| Описание | Pulse Transformers SMD Gate Drive 1200uH .91Ohms |
| Напр. изоляции | 1500Vrms |
| Tape and reel qty | 400/reel |
| Leakage inductance | 1200μH MAX |
| Рабочая частота | 50kHz and up |
| Volt microsecond rating | 27.2 V*μsec |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to +130°C |
| Описание (англ.) | Pulse Transformer 1:1 1500Vrms 0.91Ohm Prim. DCR 0.91Ohm Sec. DCR 8Term. SMD Automotive |
| Тип монтажа | SMD |
