Диод защитный от перенапряжения - TVS (супрессор) 5.8В включение 10.5В ограничение
У поставщика
ПроизводительLITTELFUSE
КатегорияСупрессоры
У поставщиков
5 841 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт9,20 ₽
Сумма920,00 ₽
+ доплата 490,00 ₽
В наличии5 841 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 125 — 8,56 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 920,00 ₽. До заказа без доплаты не хватает 16 380,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 920,00 ₽
Описание

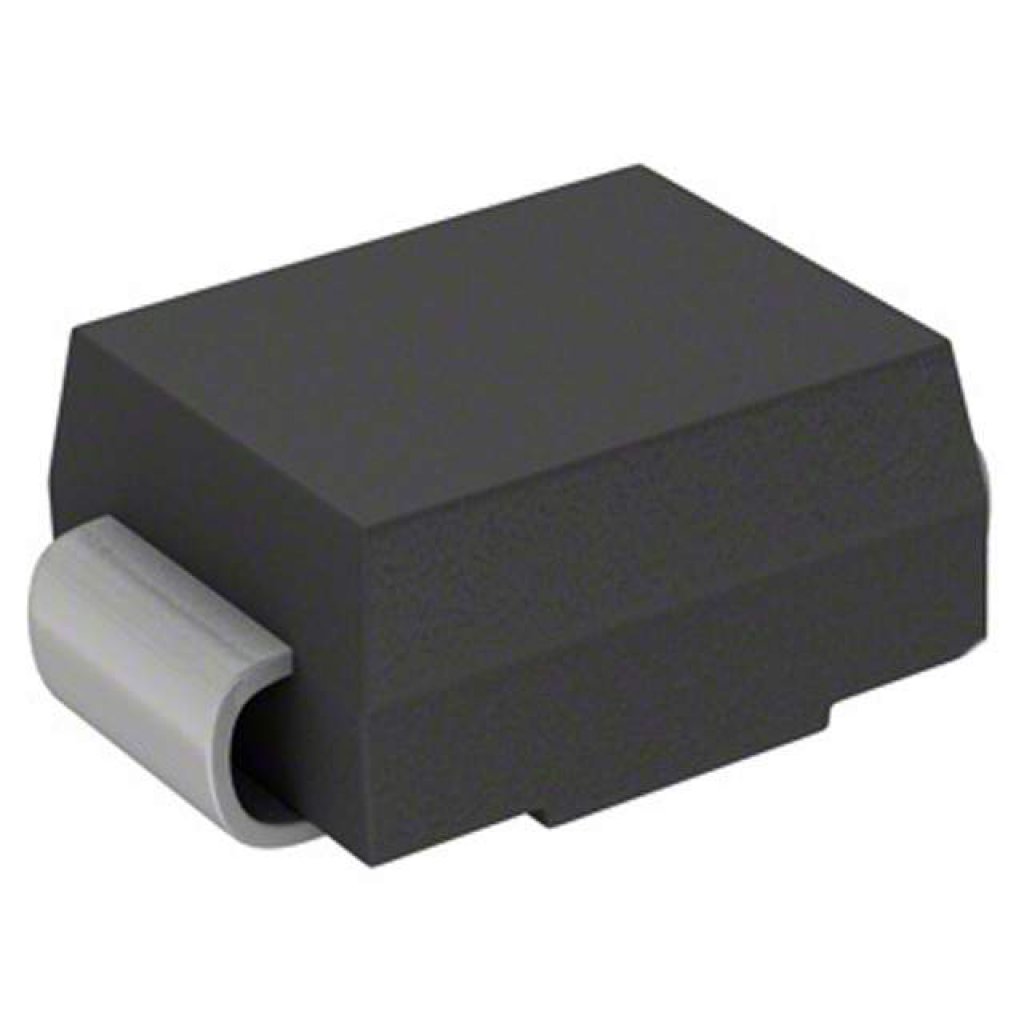

Защитный TVS-диод (супрессор) от LITTELFUSE для подавления переходных напряжений. Выполнен в корпусе SMB (DO-214AA), напряжение включения 5.8 В, максимальное ограничение до 10.5 В. Работает в широком диапазоне температур от -55°C до 150°C. Применяется в промышленной автоматике и блоках питания для защиты чувствительных цепей от скачков напряжения.
Технические характеристики
| Тип | Bi-directional TVS Diode |
| Серия | P6SMB |
| Корпус | SMB (DO-214AA) |
| Без свинца | Да |
| Уровень MSL | 1 |
| Артикул | P6SMB6.8CA |
| Eft standard | IEC 61000-4-4 |
| Стандарт ESD | IEC 61000-4-2 |
| Без галогенов | Да |
| Тип монтажа | поверхностный монтаж |
| Время отклика | <1.0ps |
| Соотв. RoHS | Да |
| Сертификация | UL E230531 |
| Импульсная мощность макс. | 600W |
| Esd protection air | 30kV |
| Класс горючести | V-0 |
| Макс. напряжение фиксации | 10.5V |
| Макс. пробойное напр. | 7.14V |
| Мин. пробойное напр. | 6.45V |
| Ток пробоя | 10mA |
| Esd protection contact | 30kV |
| Макс. пиковый импульсный ток | 58.1A |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Обратное напряжение | 5.80V |
| Пиковая импульсная мощность | 10/1000μs |
| Диап. темп. хр. | -65 to 175°C |
| Имп. прямой ток | 100A |
| Макс. обратный ток утечки | 1000µA |
| Диап. раб. темп. | -65 to 150°C |
| Условия рассеиваемой мощности | TL = 50°C |
| Температура оплавления | 260°C/40sec |
| Описание (англ.) | TVS DIODE 5.8VWM 10.5VC SMD |
| Температурный коэффициент напряжения | 0.041%/°C |
| Peak pulse power repetition rate | 0.01% |
| Макс. мгновенное прямое напряжение | 5.0V |
| Peak forward surge current waveform | 8.3ms single half sine wave |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Power dissipation infinite heat sink | 5.0W |
| Max reverse leakage current condition | at VR |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 100°C/W |
| Max instantaneous forward voltage condition | at 50A, unidirectional only |
