Диод защитный от перенапряжения - TVS (супрессор) 25.6В включение 41.4В ограничение
У поставщика
ПроизводительLITTELFUSE
КатегорияСупрессоры
У поставщиков
2 581 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт13,62 ₽
Сумма1 362,00 ₽
+ доплата 490,00 ₽
В наличии2 581 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 145 — 12,08 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 1 362,00 ₽. До заказа без доплаты не хватает 15 938,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 362,00 ₽
Описание

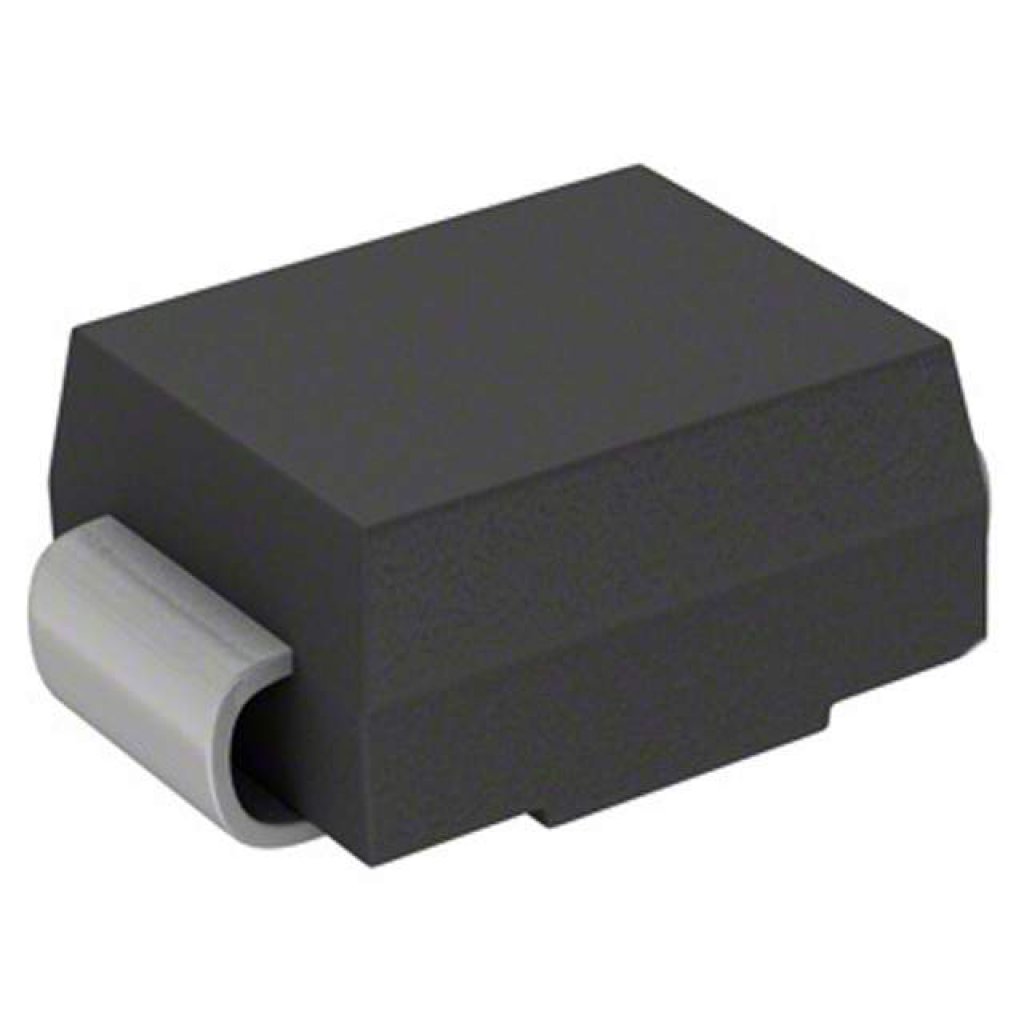

Защитный TVS-диод (супрессор) от LITTELFUSE. Напряжение включения 25,6 В, ограничение до 41,4 В, корпус SMB (DO-214AA) для поверхностного монтажа. Подходит для защиты цепей питания и сигнальных линий в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Тип | Bi-directional |
| Серия | P6SMB |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Маркировка BI | 30C |
| Описание | Surface Mount - 600W TVS Diode |
| Покрытие выводов | Matte tin (Sn), Pb-free |
| Маркировка UNI | 30A |
| Без галогенов | Да |
| Время отклика | <1.0ps from 0V to VBR min |
| Защита от EFT | IEC 61000-4-4 |
| Защита от ЭСР | 30kV (Air), 30kV (Contact) per IEC 61000-4-2 |
| Соотв. RoHS | Да |
| Repetition rate | 0.01% |
| Сертификаты | UL E230531 |
| Импульсная мощность макс. | 600W |
| Класс горючести | V-0 |
| Макс. напряжение фиксации | 41.4V |
| Макс. пробойное напр. | 31.5V |
| Мин. пробойное напр. | 28.5V |
| Ток пробоя | 1mA |
| Макс. пиковый импульсный ток | 14.7A |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Обратное напряжение | 25.6V |
| Пиковая импульсная мощность | 10/1000μs |
| Диап. темп. хр. | -65 to 175°C |
| Уровень чувствительности к влаге | MSL 1 |
| Имп. прямой ток | 100A |
| Макс. обратный ток утечки | 1µA |
| Диап. раб. темп. | -65 to 150°C |
| Условия рассеиваемой мощности | TL = 50°C |
| Температура оплавления | 260°C/40sec |
| Описание (англ.) | TVS DIODE 25.6VWM 41.4VC SMD |
| Макс. мгновенное прямое напряжение | 3.5V (single die), 5.0V (stacked-die) |
| Peak forward surge current waveform | 8.3ms single half sine wave |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Power dissipation infinite heat sink | 5.0W |
| Max reverse leakage current condition | at VR |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 100°C/W |
| Max instantaneous forward voltage condition | at 50A for unidirectional only |
| Температурный коэффициент напряжения пробоя | 0.093%/°C |
| Рабочее напряжение, В | 30 |
