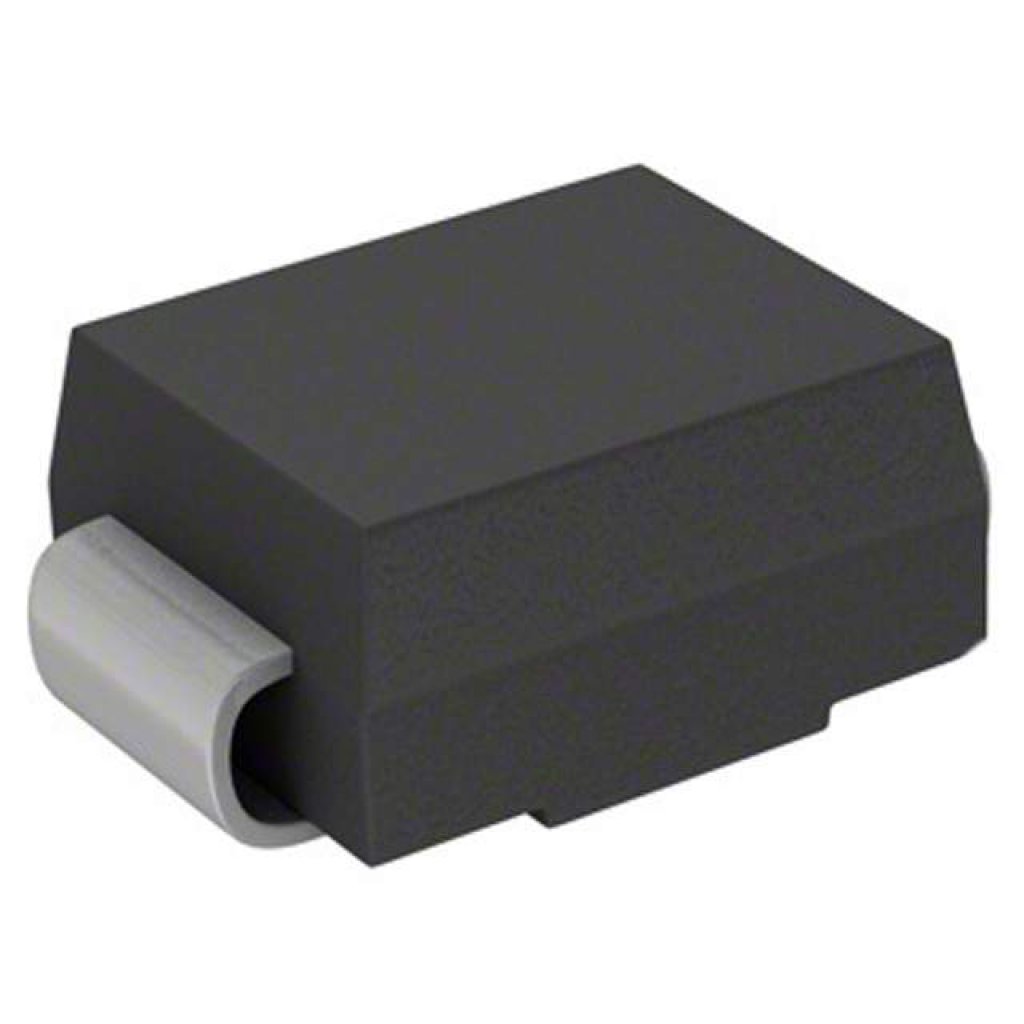

Диод защитный от перенапряжения - TVS (супрессор) 23.1В включение 37.5В ограничение SMD
У поставщика
ПроизводительLITTELFUSE
КатегорияУстройства защиты
У поставщиков
2 482 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 482 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,11 |
| от 119 | 15,28 |
| от 238 | 13,77 |
| от 475 | 12,60 |
| от 950 | 11,75 |
Описание
Защитный TVS-диод (супрессор) от LITTELFUSE в компактном SMD-корпусе DO-214AA. Напряжение включения 23,1 В, максимальное ограничение — 37,5 В. Работает в широком диапазоне температур от -55 до 150 °C. Подходит для защиты цепей промышленной автоматики и бытовой электроники от импульсных перенапряжений.
Технические характеристики
| MSL | Level 1 |
| Серия | P6SMB |
| Маркировка | 27C |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Полярность | bidirectional |
| ESD рейтинг | 30kV (Air), 30kV (Contact) |
| Покрытие выводов | Matte tin lead-free plated |
| Артикул | P6SMB27CA |
| Без галогенов | Да |
| Производитель | Littelfuse |
| Время отклика | <1.0ps |
| Соотв. RoHS | Да |
| Agency approval | E230531 |
| Напряжение фиксации | 37.5V |
| Импульсная мощность макс. | 600W |
| Оплавление пайки | 260°C/40sec |
| Напр. пробоя | 23.1V |
| Рассеиваемая мощность | 5.0W |
| Импульсный ток макс. | 16.3A |
| Макс. пробойное напр. | 28.4V |
| Мин. пробойное напр. | 25.7V |
| Breakdown test current | 1mA |
| Обратный ток утечки | 1µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65°C to 175°C |
| Диап. раб. темп. | -65°C to 150°C |
| Описание (англ.) | TVS DIODE 23.1VWM 37.5VC SMD |
| Temperature coefficient of vbr | 0.092%/°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 100°C/W |
