Диод защитный от перенапряжения - TVS (супрессор) 13.6В включение 22.5В ограничение SMD
У поставщика
ПроизводительLITTELFUSE
КатегорияСупрессоры
У поставщиков
1 751 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт35,20 ₽
Сумма704,00 ₽
+ доплата 490,00 ₽
В наличии1 751 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 63 — 32,03 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 704,00 ₽. До заказа без доплаты не хватает 16 596,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 704,00 ₽
Описание

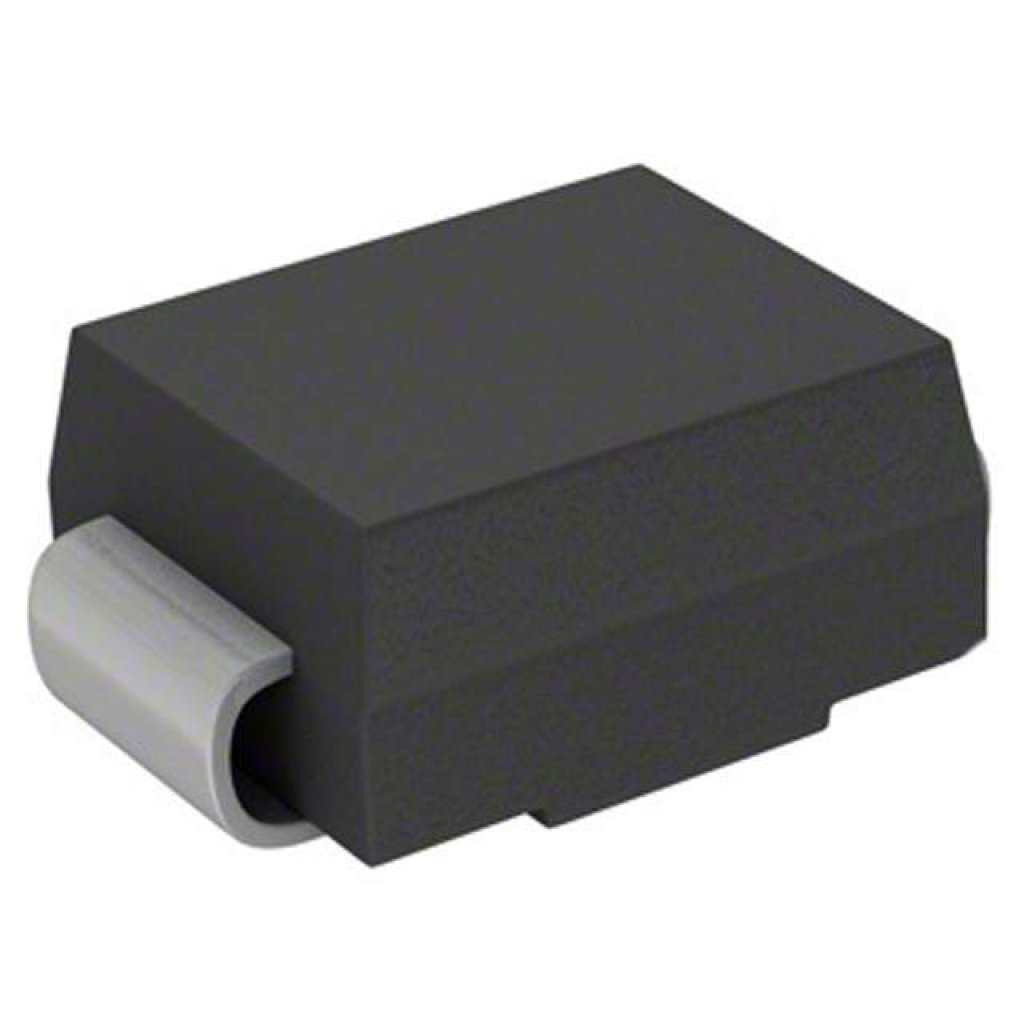

Защитный TVS-диод (супрессор) от LITTELFUSE в компактном SMD-корпусе SMB (DO-214AA). Односторонний компонент с напряжением включения 13,6 В и пиковой импульсной мощностью 600 Вт. Время срабатывания менее 1 пс эффективно защищает от резких скачков напряжения. Применяется в промышленной автоматике и импульсных блоках питания.
Технические характеристики
| MSL | MSL level 1, LF peak 260°C |
| RoHS | Соответствует |
| Тип | TVS-диод |
| Серия | P6SMB |
| Маркировка | 16A |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Компонент | P6SMB16A |
| Направленность | однонаправленный |
| ESD рейтинг | IEC 61000-4-2 30kV (Air), 30kV (Contact) |
| Артикул | P6SMB16A |
| Без галогенов | Да |
| Время отклика | less than 1ps |
| Прямое напряжение | 3.5V |
| Ток утечки | 1μA |
| Напряжение фиксации | 22.5V |
| Импульсная мощность макс. | 600W |
| Обратное рабочее напряжение | 13.6V |
| Рассеиваемая мощность | 5W |
| Импульсный ток макс. | 27.1A |
| Макс. прямое напряжение | 3.5V |
| Макс. пробойное напр. | 16.8V |
| Мин. пробойное напр. | 15.2V |
| Имп. ток прямо | 100A |
| Ток пробоя | 1mA |
| Обратный ток утечки | 1µA |
| Обратное напряжение | 13.6V |
| Диап. темп. хр. | -65°C to 175°C |
| Имп. прямой ток | 100A |
| Диап. раб. темп. | -65°C to 150°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Термосопротивление переход-среда | 100°C/W |
| Температурный коэффициент напряжения пробоя | 0.080%/°C |
| Мощность, Вт | 600 |
| Рабочее напряжение, В | 16 |
