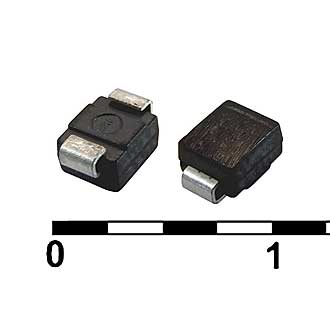

Супрессор P6SMB100A
У поставщика
У поставщиков
1 200 шт.
Норм. уп.: 833
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт7,25 ₽
Сумма145,00 ₽
В наличии1 200 шт
от 20 штюрлицам и ИП
от 833 — 5,41 ₽ (−25%)
20 шт · Склад 12 · 145,00 ₽
Описание
Супрессор P6SMB100A производства YJ предназначен для защиты электронных цепей от перенапряжений и импульсных помех. Компонент выполнен в стандартном корпусе SMB и обеспечивает надежное ограничение напряжения при обратном включении. Применяется в блоках питания, телекоммуникационном и промышленном оборудовании для предотвращения выхода схем из строя из-за скачков напряжения.
Технические характеристики
| Тип | Transient Voltage Suppressor (TVS) Diode |
| Корпус | DO-214AA (SMB) |
| Тип монтажа | SMD |
| Полярность | однонаправленный |
| Соответствие | RoHS, Halogen-free |
| Серия | P6SM |
| Артикул | P6SMB100A |
| Время отклика | Very fast |
| Прямое напряжение | 3.5V at 50A |
| Напряжение фиксации | 137V |
| Импульсная мощность макс. | 600W |
| Описание | ESD Protection Diodes / TVS Diodes 600W, 100V, 5%, Unidirectional, TVS |
| Размеры упаковки | A: 1.85-2.15mm; B: 3.30-3.94mm; C: 4.25-4.75mm; D: 1.99-2.61mm; E: 5.21-5.59mm; F: 0.90-1.41mm; G: 0.10-0.20mm; H: 0.15-0.31mm |
| Импульсный ток макс. | 4.38A |
| Рекомендуемая посадочная площадка | P1: 6.8mm; P2: 4.3mm; P3: 1.8mm; Q1: 2.5mm; Q2: 2.3mm |
| Полярность | однонаправленный |
| Макс. пробойное напр. | 105.0V |
| Мин. пробойное напр. | 95.0V |
| Мощность, Вт | 600 |
| Обратный ток утечки | 5μA |
| Пиковая импульсная мощность | 10/1000μs |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 100A |
| Диап. раб. темп. | -55°C to +150°C |
| Раб. имп. обратное напряжение | 85.5V |
| Ток теста напряжения пробоя | 1mA |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Термосопротивление переход-среда | 100°C/W |
| Номинальное напряжение открывания,В | 100 |
| Допуск, % | 5 |
| Напряжение, В | 100 |
