Диод защитный от перенапряжения - TVS (супрессор) 85.5В включение 137В ограничение SMD
У поставщика
ПроизводительLITTELFUSE
КатегорияСупрессоры
У поставщиков
1 543 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт13,11 ₽
Сумма655,50 ₽
+ доплата 490,00 ₽
В наличии1 543 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 99 — 12,19 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 655,50 ₽. До заказа без доплаты не хватает 16 644,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 655,50 ₽
Описание

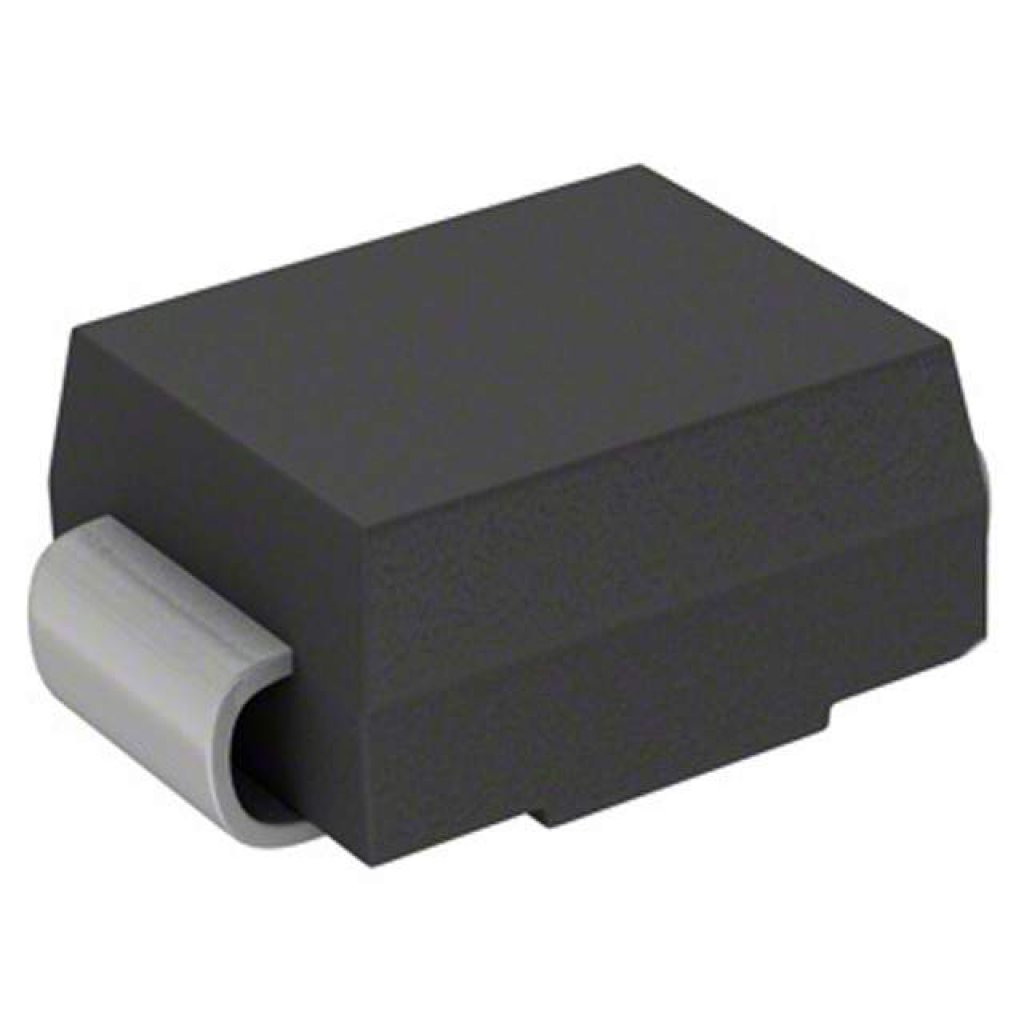

LITTELFUSE P6SMB100A — это TVS-диод (супрессор) для защиты от перенапряжений в компактном SMD-корпусе SMB. Компонент рассчитан на напряжение включения 85,5 В и ограничивает импульсы до 137 В, работая в широком диапазоне температур от -55°C до 150°C. Подходит для защиты цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| MSL | Level 1 per J-STD-020 |
| RoHS | Да |
| Тип | TVS Diode (Surge Suppressor) |
| Серия | P6SMB |
| Корпус | DO-214AA (SMB) |
| Тип монтажа | SMD |
| Полярность | однонаправленный |
| Компонент | P6SMB100A |
| ESD рейтинг | 30kV air / 30kV contact (IEC 61000-4-2) |
| Покрытие выводов | Matte tin lead-free (Pb-free E3) |
| Без галогенов | Да |
| Время отклика | <1ps |
| Защита от EFT | IEC 61000-4-4 |
| Ток утечки | 1µA @ 85.5V |
| Напряжение фиксации | 137V @ 4.5A |
| Обратное рабочее напряжение | 85.5V |
| Импульсный ток макс. | 4.5A |
| Класс горючести | UL 94V-0 |
| Макс. прямое напряжение | 3.5V @ 50A |
| Макс. пробойное напр. | 105V |
| Мин. пробойное напр. | 95V |
| Ток пробоя | 1mA |
| Макс. температура оплавления | 260°C / 40s |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -65 to 175°C |
| Имп. прямой ток | 100A (8.3ms single half sine wave) |
| Допуск напряжения пробоя | ±5% |
| Диап. раб. темп. | -65 to 150°C |
| Описание (англ.) | TVS DIODE 85.5VWM 137VC SMD |
| Maximum peak pulse power 10 1000us | 600W |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 100°C/W |
| Температурный коэффициент напряжения пробоя | 0.106 %/°C |
| Power dissipation infinite heat sink at TL 50C | 5W |
