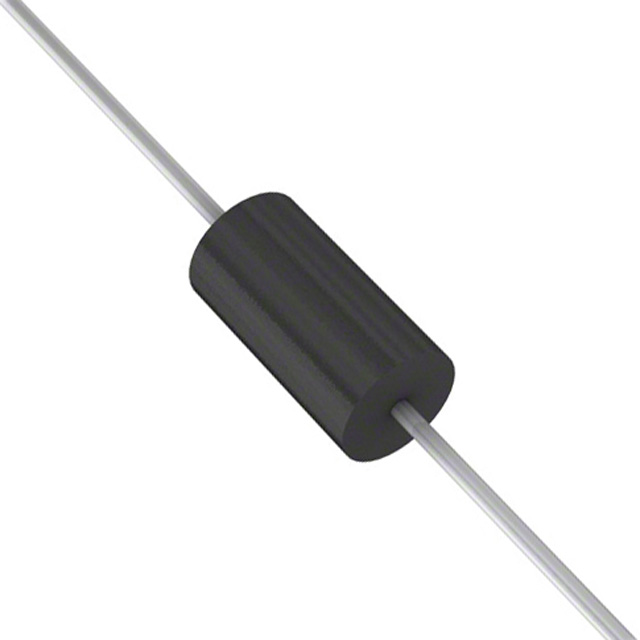

Ограничитель напряжения Р= 600Вт U=30В двунаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
519 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:486 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,59 |
| от 45 | 27,68 |
| от 89 | 26,46 |
| от 178 | 24,91 |
| от 355 | 23,38 |
Склад 12
В наличии:33 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 250 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,05 |
| от 25 | 30,12 |
| от 250 | 29,90 |
Описание
Ограничитель напряжения (TVS-диод) P6KE30CA от STMicroelectronics — двунаправленный защитный компонент мощностью 600 Вт. Предназначен для защиты электронных цепей от перенапряжений и импульсных помех. Стабилизирует напряжение на уровне 30 В, эффективно подавляя выбросы в обеих полярностях. Применяется в блоках питания, промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Тип | TVS diode, bidirectional |
| Корпус | DO-15 (DO-204AC) |
| Тип монтажа | Выводной |
| Компонент | P6KE30CA |
| Стандарты | IEC 61000-4-2 level 4, MIL STD 883G Class 3 |
| Серия | P6KE |
| Тестовый ток | 1mA |
| Время отклика | fast |
| UL признан | Да |
| Импульсная мощность макс. | 600W |
| Рассеиваемая мощность | 5W |
| Полярность | двунаправленный |
| Макс. пробойное напр. | 31.5V |
| Мин. пробойное напр. | 28.5V |
| Breakdown voltage nom | 30V |
| Stand off voltage vrm | 26V |
| Длина корпуса | 6.05-6.75mm |
| Dimensions lead length | 26-31mm |
| Leakage current at vrm | 0.5µA |
| Мощность, Вт | 600 |
| Clamping voltage 8 20us | 53.5V |
| Темп. коэф. | 9.7e-4 /°C |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Диам. корпуса | 2.95-3.53mm |
| Диаметр вывода (грань B корпуса), мм | 0.71-0.88mm |
| Capacitance bidirectional | 537.5pF |
| Peak pulse current 8 20us | 75A |
| Диап. темп. хр. | -65 to +175°C |
| Capacitance unidirectional | 1075pF |
| Clamping voltage 10 1000us | 41.5V |
| Температура пайки выводов | 260°C for 10s |
| Peak pulse current 10 1000us | 14.5A |
| Описание (англ.) | Diode TVS Single Bi-Dir 25.6V 600W 2-Pin Case 17-02 Box |
| Макс. темп. перехода | 175°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Термосопротивление переход-среда | 75°C/W |
| Номинальное напряжение открывания,В | 30 |
