Ограничитель напряжения Р=600Вт U=30В однонаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
1 683 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 683 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,91 |
| от 33 | 21,01 |
| от 66 | 19,83 |
| от 132 | 18,29 |
| от 263 | 16,78 |
Описание

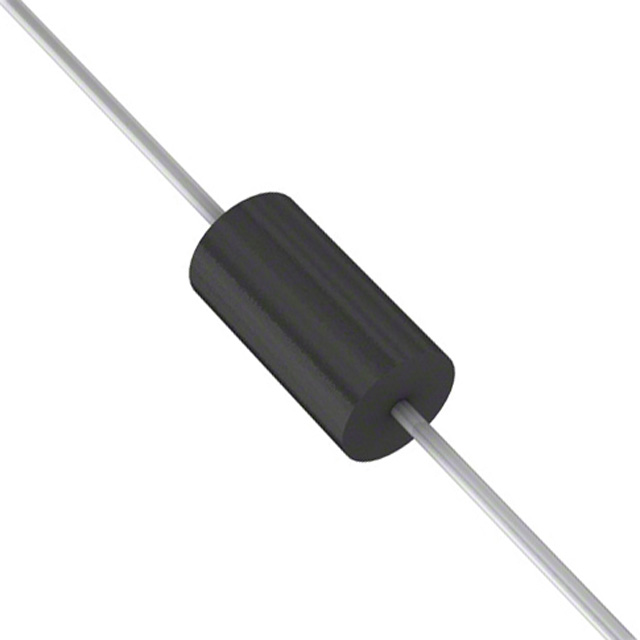

Ограничитель напряжения P6KE30A от STMicroelectronics — однонаправленный TVS-диод для защиты цепей. Работает при напряжении 30 В с пиковой мощностью 600 Вт, выпускается в корпусе DO-15. Применяется в промышленной автоматике и блоках питания для подавления переходных процессов.
Технические характеристики
| Тип | unidirectional |
| Корпус | DO-15 (DO-204AC) |
| Тип монтажа | Выводной |
| Соответствие | IEC 61000-4-2 level 4 (15kV air, 8kV contact), MIL STD 883G method 3015-7 Class 3 (HBM), UL recognized |
| Ёмкость | 1075pF |
| Артикул | P6KE30A |
| Ток утечки | 0.5µA |
| Импульсная мощность макс. | 600W (10/1000µs) |
| Напряжение отключения | 26V |
| Размеры упаковки | A: 6.05-6.75mm, B: 2.95-3.53mm, C: 26-31mm, D: 0.71-0.88mm |
| Макс. пробойное напр. | 31.5V |
| Мин. пробойное напр. | 28.5V |
| Breakdown voltage nom | 30V |
| Имп. ток прямо | 100A (10ms) |
| Температура пайки | 260°C for 10s |
| Clamping voltage 8 20us | 53.5V |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Peak pulse current 8 20us | 75A |
| Диап. темп. хр. | -65°C to 175°C |
| Clamping voltage 10 1000us | 41.5V |
| Условия теста емкости | V_R=0V, F=1MHz |
| Leakage current test voltage | 26V |
| Peak pulse current 10 1000us | 14.5A |
| Описание (англ.) | Diode TVS Single Uni-Dir 26V 600W 2-Pin DO-15 T/R |
| Temperature coefficient alpha t | 9.7e-4/°C |
| Макс. темп. перехода | 175°C |
| Power dissipation infinite heatsink | 5W (T_amb=75°C) |
| Thermal resistance junction to leads | 20°C/W |
| Термосопротивление переход-среда | 75°C/W (PCB, L_lead=10mm) |
