Диод защитный от перенапряжения - TVS (супрессор) 256В включение 414В ограничение, однонаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
584 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:584 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,54 |
| от 45 | 14,75 |
| от 89 | 13,79 |
| от 178 | 12,60 |
| от 355 | 11,53 |
Описание

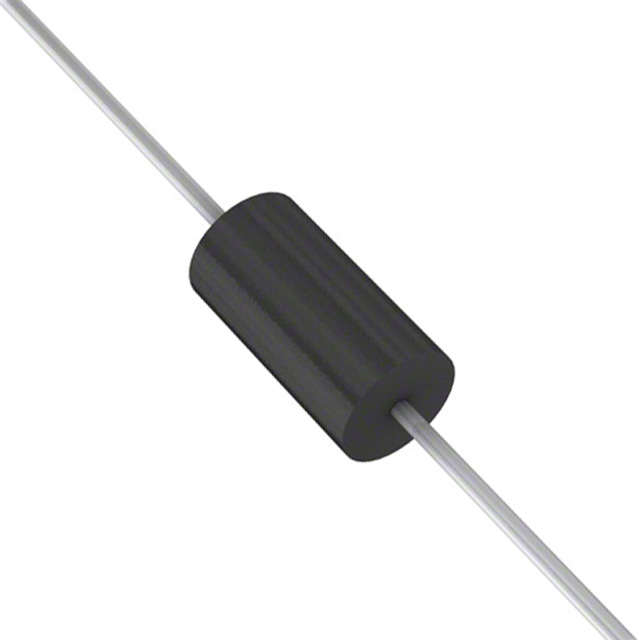

Защитный TVS-диод (супрессор) от STMicroelectronics. Однонаправленный компонент в корпусе DO-15 с пиковой мощностью 600 Вт, напряжением срабатывания 256 В и ограничением до 414 В. Работает в широком диапазоне температур от -55 до +175 °C. Применяется для защиты цепей промышленной автоматики и силовой электроники от импульсных перенапряжений.
Технические характеристики
| Тип | Transient Voltage Suppression Diode |
| Корпус | DO-15 |
| Тип монтажа | Выводной |
| Полярность | unidirectional |
| Рабочий цикл | 0.01% |
| Тип вывода | axial leaded |
| Описание | TVS diode, unidirectional, 600W axial leaded |
| Покрытие выводов | matte tin |
| Артикул | P6KE300A |
| Failure mode | short from over-specified voltage or current |
| Без галогенов | Да |
| Тестовый ток | 1mA |
| Время отклика | <1.0ps |
| Eft protection | IEC 61000-4-4 |
| Esd capability | 30kV air, 30kV contact (IEC-61000-4-2) |
| Соотв. RoHS | Да |
| Напряжение фиксации | 414V |
| Импульсная мощность макс. | 600W at 10/1000µs |
| Напр. пробоя | 256V |
| Напряжение пробоя | 285V to 315V |
| Темп. диапазон | -55°C to 175°C |
| Импульсный ток макс. | 1.5A |
| Темп. хранения | -55°C to 175°C |
| Примечание | 600W 300V однонапр. |
| Макс. пробойное напр. | 315V |
| Мин. пробойное напр. | 285V |
| Обратный ток утечки | 1µA at 256V |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Max forward voltage at 50a | 3.5V |
| Имп. прямой ток | 100A at 8.3ms |
| Описание (англ.) | TVS DIODE 256VWM 414VC AXIAL |
| Рабочая температура перехода | -55°C to 175°C |
| Мощн. рас. устан. | 5.0W at TL=75°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Рабочая температура | -55°C ~ 175°C (TJ) |
| Термосопротивление переход-среда | 75°C/W |
| Temperature coefficient of breakdown voltage | 0.1% |
