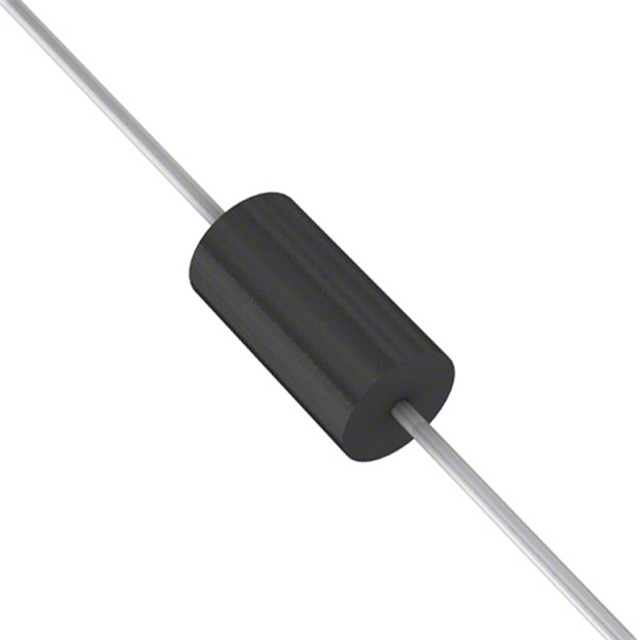

Ограничитель напряжения Р=600Вт U=18В однонаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
357 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:357 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,05 |
| от 44 | 14,32 |
| от 87 | 13,39 |
| от 173 | 12,25 |
| от 346 | 11,21 |
Описание
P6KE18A — однонаправленный ограничитель напряжения (TVS-диод) мощностью 600 Вт от STMicroelectronics. Компонент предназначен для защиты чувствительной электроники от перенапряжений и электростатических разрядов. Благодаря напряжению стабилизации 18 В и высокой импульсной мощности, он эффективно подавляет кратковременные выбросы в цепях питания и сигнальных линиях.
Технические характеристики
| Тип | TVS diode |
| Корпус | DO-15 (DO-204AC) |
| Тип монтажа | Выводной |
| Полярность | unidirectional |
| Длина корпуса | 6.05mm to 6.75mm |
| Ёмкость | 1600pF at 0V, 1MHz |
| Описание | Transient voltage surge suppressor (TVS), Transil, unidirectional |
| Длина вывода | 26mm to 31mm |
| Артикул | P6KE18A |
| Диаметр корпуса | 2.95mm to 3.53mm |
| Диаметр вывода | 0.71mm to 0.88mm |
| UL признан | Да |
| Ток утечки | 0.5µA |
| Импульсная мощность макс. | 600W (10/1000µs) |
| Рассеиваемая мощность | 5W at T_amb=75°C |
| Standoff voltage vrm | 15V |
| Breakdown voltage vbr | 17.1V min, 18V nom, 18.9V max |
| Имп. ток прямо | 100A (10ms) |
| Breakdown test current | 1mA |
| Mil std 883g hbm class | Class 3 |
| Clamping voltage 8 20us | 32.5V |
| Темп. коэф. | 8.8 10^-4/°C |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Esd rating air discharge | 15kV (IEC 61000-4-2 level 4) |
| Peak pulse current 8 20us | 123A |
| Диап. темп. хр. | -65°C to +175°C |
| Clamping voltage 10 1000us | 25.2V |
| Температура пайки выводов | 260°C for 10s |
| Esd rating contact discharge | 8kV (IEC 61000-4-2 level 4) |
| Peak pulse current 10 1000us | 24A |
| Описание (англ.) | Diode TVS Single Uni-Dir 15.3V 600W 2-Pin Box |
| Series standoff voltage range | 6.8V to 440V |
| Макс. темп. перехода | 175°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Термосопротивление переход-среда | 75°C/W |
