Диод защитный от перенапряжения - TVS (супрессор) 8.55В включение 14.5В ограничение, двунаправленный
У поставщика
ПроизводительDC Components
КатегорияУстройства защиты
У поставщиков
1 070 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:1 070 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,93 |
| от 90 | 12,22 |
| от 179 | 11,40 |
| от 357 | 10,50 |
| от 713 | 9,76 |
Описание

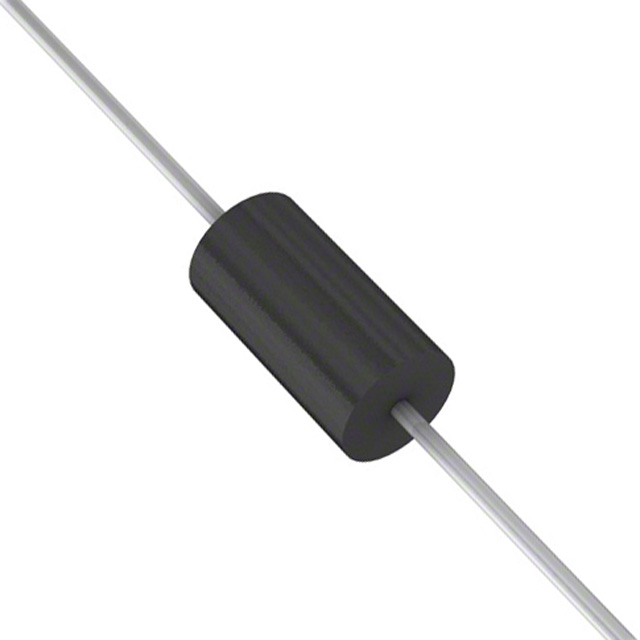

Защитный TVS-диод (супрессор) P6KE10CA от DC Components — двунаправленный компонент для подавления импульсных перенапряжений. Напряжение включения 8,55 В, ограничение до 14,5 В, корпус DO-15. Работает в широком диапазоне температур от -55°C до 175°C. Применяется в промышленной автоматике и блоках питания для защиты цепей от бросков напряжения.
Технические характеристики
| Epoxy | UL 94V-0 rate flame retardant |
| Серия | P6KE |
| Suffix | CA |
| Вес | 0.4 gram |
| Корпус | DO-15 |
| Тип монтажа | Выводной |
| Полярность | Color band denotes positive end (cathode) except bidirectional types |
| Размеры | inches and (millimeters) |
| Покрытие выводов | MIL-STD-202E, Method 208 guaranteed |
| Материал корпуса | Molded plastic |
| Junction type | Glass passivated |
| Время отклика | Fast |
| Диапазон напряжений | 6.8 to 440 Volts |
| Тип компонента | Transient Voltage Suppressor (TVS) |
| Directionality | Bidirectional |
| Zener impedance | Low |
| Импульсная мощность макс. | 600W |
| Положение монтажа | Any |
| Bidirectional note | For bidirectional types having VWM of 10 volts and less, the ID limit is doubled |
| Макс. U фиксации | 14.5V |
| Мин. пробойное напр. | 8.55V |
| Test current condition | VBR measured after IT applied for 300µs, IT = Square Wave Pulse or equivalent |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Диап. темп. хр. | -65 to +175 °C |
| Имп. прямой ток | 100A |
| Peak pulse power condition | 10/1000 µs waveform |
| Диап. раб. темп. | -65 to +175 °C |
| Описание (англ.) | TVS DIODE 8.55VWM 14.5VC AXIAL |
| Мощн. рас. устан. | 5.0W |
| Max instantaneous forward voltage | 3.5V for V(BR) ≤ 200V; 6.5V for V(BR) > 200V |
| Peak forward surge current condition | 8.3ms single half sine-wave, JEDEC Method |
| Рабочая температура | -55°C ~ 175°C (TJ) |
| Steady state power dissipation condition | TL = 75°C, lead lengths 0.375" (9.5mm) |
| Max instantaneous forward voltage condition | at 50A, unidirectional only |
