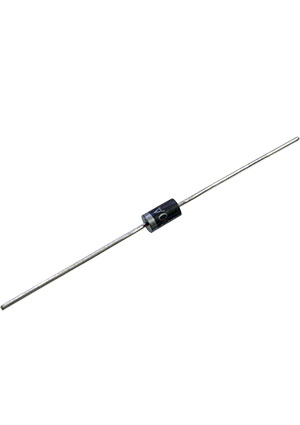

P6KE100A, однонаправленный TVS диод, 85.5В, 4.4А, 600Вт (DO-204AC (DO-15))
У поставщика
ПроизводительYJ
У поставщиков
1 700 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 12
В наличии:1 700 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,18 |
| от 1 000 | 4,34 |
| от 10 000 | 3,88 |
Описание
Однонаправленный TVS-диод P6KE100A от YJ защищает электронику от импульсных перенапряжений. Рабочее напряжение 85,5 В, пиковая импульсная мощность 600 Вт, ток до 4,4 А. Выполнен в корпусе DO-15 для монтажа в отверстия. Применяется в импульсных блоках питания, промышленной автоматике и бытовой электронике.
Технические характеристики
| Type | Zener |
| Тип | TVS Diode |
| Полярность | Unidirectional |
| Серия | P6KE |
| Артикул | P6KE100A |
| Applications | General Purpose |
| Корпус | DO-15 |
| Тестовый ток | 1.0mA |
| Mounting Type | Through Hole |
| Тип монтажа | THT |
| Импульсный ток | 100A |
| Package / Case | DO-204AC, DO-15, Axial |
| Соотв. RoHS | Да |
| Прямой ток | 25A |
| Прямое напряжение | 3.5V |
| Solder dip time | 7s |
| Покрытие выводов | Tin plated leads |
| Импульсная мощность макс. | 600W |
| Описание | TVS DIODE 85.5VWM 137VC DO15 |
| Рассеиваемая мощность | 5W |
| Power - Peak Pulse | 600W |
| Импульсный ток макс. | 4.4A |
| Класс горючести | UL 94 V-0 |
| Polarity indication | Color band denotes cathode |
| Полярность | однонаправленный |
| Operating Temperature | -55°C ~ 150°C |
| Power Line Protection | Да |
| Макс. пробойное напр. | 105V |
| Мин. пробойное напр. | 95.0V |
| Мощность, Вт | 600 |
| Supplier Device Package | DO-204AC (DO-15) |
| Unidirectional Channels | 1 |
| Обратный ток утечки | 5.0μA |
| Макс. напряжение фиксации | 137V |
| Voltage - Breakdown (Min) | 95V |
| Диап. темп. хр. | -55 to +150°C |
| Solder dip temperature max | 275°C |
| Раб. имп. обратное напряжение | 85.5V |
| Voltage - Clamping (Max) @ Ipp | 137V |
| Voltage - Reverse Standoff (Typ) | 85.5V |
| Current - Peak Pulse (10/1000µs) | 4.4A |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Диапазон темп. перехода | -55 to +150°C |
| Термосопротивление переход-среда | 75°C/W |
| Номинальное напряжение открывания,В | 100 |
