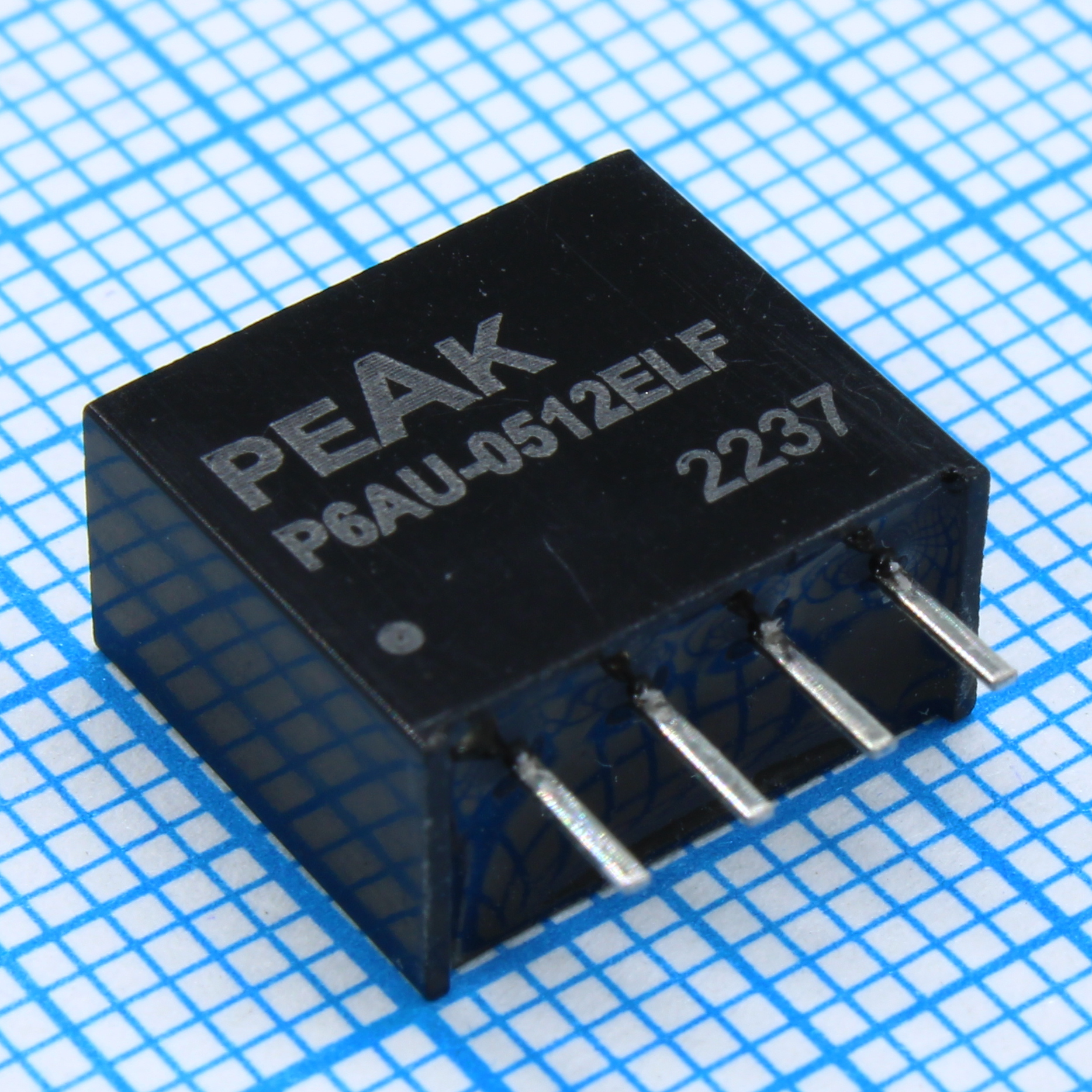

Преобразователь DC/DC на печатную плату 1Вт вход 4.5-5.5В выход: 12В/100мА
У поставщика
ПроизводительPEAK
КатегорияDC-DC преобразователи
У поставщиков
93 шт.
Норм. уп.: 40
Цены поставщиков
Склад 39
В наличии:83 шт.
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 564,57 |
| от 8 | 544,30 |
| от 13 | 533,47 |
| от 21 | 524,71 |
| от 36 | 515,93 |
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 657,26 |
| от 4 | 622,70 |
| от 8 | 594,55 |
| от 15 | 573,65 |
| от 30 | 558,10 |
Описание
Преобразователь DC/DC на печатную плату от PEAK. Модель обеспечивает стабильное выходное напряжение 12В при токе до 100 мА и мощности 1 Вт, работая от входного напряжения 4.5–5.5 В. Компактный корпус подходит для монтажа на плату. Применяется в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >1.121 Mhrs |
| Вес | 1.5g |
| Тип монтажа | Выводной |
| Шаг выводов | 2.54mm |
| КПД | 78% |
| Артикул | P6AU-0512ELF |
| Вых. мощность | 1W |
| Тип корпуса | SIP4 |
| Диаметр штыря | 0.5mm |
| Материал корпуса | Non Conductive Black Plastic (UL94V-0 rated) |
| Вых. напряжение | 12V |
| Рег. линии | ±1.2% / 1% Vin change |
| Рег. нагрузки | ±10% |
| Соединения выводов | Pin1: -Vin; Pin2: +Vin; Pin3: -Vout; Pin4: +Vout |
| Ширина | 3.50mm |
| Potting material | Epoxy (UL94V-0 rated) |
| Высота | 6.00mm |
| Длина | 11.68mm |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 4.5V |
| Ном. входное напряжение | 5V |
| Напр. изоляции | 1000VDC |
| Макс. вых. ток | 83.3mA |
| Пульсации и шум выхода | 100mV pk-pk |
| Частота перекл. | 80kHz |
| Макс. темп. корпуса | 100°C |
| Сопр. изоляции | 1000MOhm |
| Примечание | Возможная замена: AM1SS-0512SJZ |
| Входной ток без нагрузки | 25mA |
| Емк. изоляции | 60pF |
| Входной ток при полной нагрузке | 257mA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -40°C |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Пульсации вх. отраж. | 20mA pk-pk |
| External capacitor recommended output | 4.7µF~100µF |
| External inductor capacitor input emi | 12µH inductor + 10µF~220µF capacitor |
