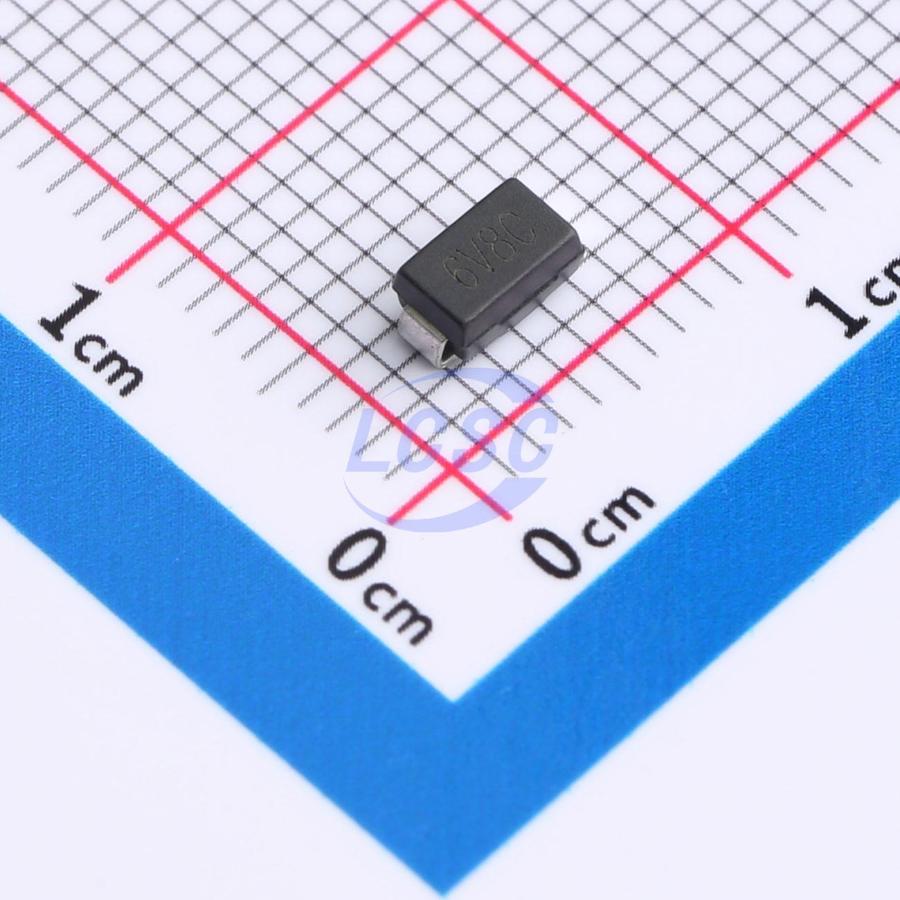

Диод защитный от перенапряжения - TVS (супрессор) 10.5В 39А при 10/1000мкс SMА
У поставщика
ПроизводительYangjie
КатегорияСупрессоры
У поставщиков
767 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт10,03 ₽
Сумма1 003,00 ₽
+ доплата 490,00 ₽
В наличии767 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 298 — 8,90 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 1 003,00 ₽. До заказа без доплаты не хватает 16 297,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 003,00 ₽
Описание
Защитный TVS-диод (супрессор) от Yangjie. Компонент рассчитан на напряжение фиксации 10,5 В и выдерживает импульсный ток до 39 А (10/1000 мкс). Выпускается в компактном корпусе SMA (DO-214AC) на ленте. Применяется для защиты цепей питания и сигнальных линий в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | TVS Diode, Bidirectional |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Размеры | A: 1.25-1.58mm; B: 2.40-2.83mm; C: 4.00-4.75mm; D: 1.90-2.30mm; E: 4.93-5.28mm; F: 0.76-1.41mm; G: 0.05-0.20mm; H: 0.15-0.31mm; I: 1.70-2.10mm |
| Артикул | P4SMA6.8CA |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Напряжение фиксации | 10.5V |
| Импульсная мощность макс. | 400W |
| ЭСР воздушный разряд | ±30kV |
| Рассеиваемая мощность | 1.0W |
| Импульсный ток макс. | 38.1A |
| Рекомендуемая посадочная площадка | P1: 4.00mm; P2: 1.50mm; P3: 6.50mm; Q1: 2.50mm; Q2: 1.70mm |
| Макс. пробойное напр. | 7.14V |
| Мин. пробойное напр. | 6.46V |
| Прямое напряжение при 1А | 1.5V |
| Температура пайки | 260°C/10s |
| Прямое напряжение при 25 А | 3.5V |
| Испытательный ток пробоя | 10mA |
| Обратный ток утечки | 1000μA |
| Обратное рабочее напряжение | 5.8V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 40A |
| Диап. раб. темп. | -55°C to +150°C |
| Описание (англ.) | 10.5VC Clamp 39A@10/1000us Ipp TVS DIODE SMA(DO-214AC) |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Тепловое сопротивление переход-среда | 120°C/W |
