Ограничитель напряжения Р=400Вт U=256В однонаправленный автомобильного применения
У поставщика
ПроизводительLITTELFUSE
КатегорияУстройства защиты
У поставщиков
4 415 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:4 415 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,37 |
| от 107 | 17,35 |
| от 214 | 15,70 |
| от 427 | 14,42 |
| от 854 | 13,49 |
Описание

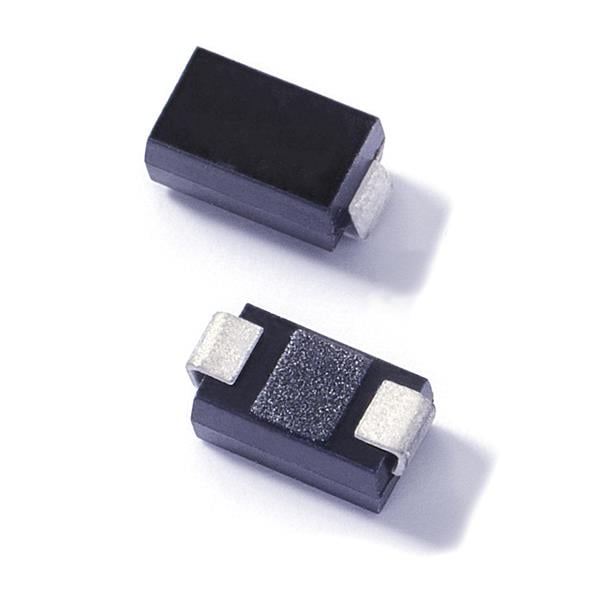

Ограничитель напряжения LITTELFUSE P4SMA300A — однонаправленный TVS-диод для защиты цепей. Выдерживает импульсную мощность до 400 Вт, напряжение пробоя 256 В, корпус DO-214AC. Применяется в автомобильной электронике для защиты от перенапряжений и скачков в бортовой сети.
Технические характеристики
| Тип | TVS Diode |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Полярность | Unidirectional |
| Уровень MSL | 1 |
| ESD рейтинг | IEC 61000-4-2: 30kV Air, 30kV Contact |
| Описание | TVS Diode, Unidirectional, 400W Peak Pulse Power |
| Артикул | P4SMA300A |
| Применение | I/O Interfaces, VCC bus, Telecom, Computer, Industrial, Consumer electronics |
| Без галогенов | Да |
| Время отклика | typically less than 1.0ps from 0V to BV min |
| Соотв. RoHS | Да |
| Измерительный ток | 1mA |
| Оплавление пайки | 260°C/40sec |
| Standoff voltage vr | 256V |
| Макс. пробойное напр. | 315V |
| Мин. пробойное напр. | 285V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65°C to 175°C |
| Maximum reverse leakage ir | 1μA |
| Peak pulse power 10 1000us | 400W |
| Maximum clamping voltage vc | 414V |
| Диап. раб. темп. | -65°C to 150°C |
| Описание (англ.) | Diode TVS Single Uni-Dir 256V 400W Automotive |
| Maximum forward voltage at 25a | 3.5V |
| Maximum peak pulse current ipp | 1.0A |
| Temperature coefficient of vbr | 0.110%/°C |
| Импульсный прямой ток | 60A |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Power dissipation infinite heat sink | 3.3W |
| Peak pulse power 10 1000us stacked die | 600W |
| Термосопротивление переход-среда | 120°C/W |
