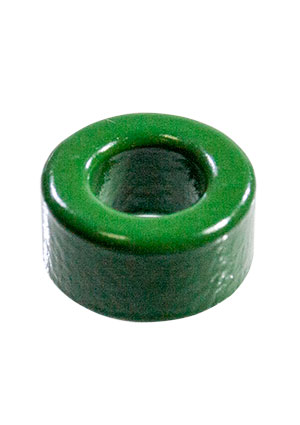

P41T12.7*7.14*6.35C, Ферритовое кольцо P41 с покрытием
У поставщика
ПроизводительACME
У поставщиков
1 800 шт.
Норм. уп.: 100
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт5,52 ₽
Сумма5 520,00 ₽
В наличии1 800 шт
от 1 000 штюрлицам и ИП
1 000 шт · Склад 12 · 5 520,00 ₽
Описание
Ферритовое кольцо P41 с покрытием от ACME. Внешний диаметр 12.7 мм, внутренний 7.14 мм, высота 6.35 мм. Материал P41 с начальной магнитной проницаемостью 2400±25% и индуктивностью 1700±25% нГн/вит². Применяется в импульсных трансформаторах, фильтрах помех и дросселях для промышленной электроники.
Технические характеристики
| Цвет | 349C |
| Высота | 6.35±0.3 mm |
| Покрытие | Да |
| Корпус | toroid core |
| Материал | P41 |
| Тип монтажа | сквозное отверстие |
| Артикул | P41T12.7*7.14*6.35C |
| Производитель | ACME Electronics Corporation |
| Тестовый ток | 0.5 mA |
| Испытательное напряжение | 50 mV |
| Внутренний диаметр | 7.14±0.3 mm |
| Внешний диаметр | 12.7±0.4 mm |
| Тестовая частота | 10 kHz |
| Effective volume | 506.7 mm³ |
| Температура испытания | 25±3°C |
| Height coated max | 7.25 mm |
| Inductance factor | 1700±25% nH/N² |
| Начальная проницаемость | 2400±25% |
| Мин. пробойное напр. | 1500 VDC |
| Effective path length | 29.51 mm |
| Inner diameter coated min | 6.24 mm |
| Outer diameter coated max | 13.7 mm |
| Размер кольца | 12.7x7.14x6.35 |
| Effective cross section area | 17.17 mm² |
| Материал магнитопровода | P41 |
