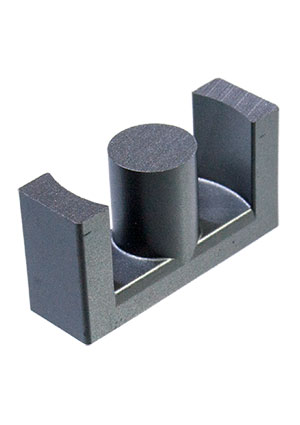

P41ER29.8B, Ферритовый сердечник, AL=2200+30%/-20%, без зазора, аналог ETD29/16/10 B66358G0000X187
У поставщика
ПроизводительACME
У поставщиков
500 шт.
Норм. уп.: 500
Цены поставщиков
Склад 12
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 5000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,91 |
| от 500 | 17,49 |
| от 5 000 | 13,58 |
Описание
Ферритовый сердечник ACME P41ER29.8B — это компонент без зазора в корпусе ETD29/16/10. Индуктивность AL составляет 2200 нГн/вит² с допуском +30%/-20%, начальная магнитная проницаемость — 2400 ±25%. Применяется в импульсных трансформаторах и дросселях для промышленной автоматики и источников питания.
Технические характеристики
| Gap | Нет |
| Корпус | ETD29/16/10 |
| Материал | P41 |
| Тип монтажа | сквозное отверстие |
| Размеры | A: 29.8 ±0.8 mm; B: 15.8 ±0.2 mm; C: 9.5 ±0.3 mm; D: 9.5 ±0.3 mm; E: 22.7 ±0.7 mm; F: 11.0 ±0.3 mm |
| Артикул | P41ER29.8B |
| Test condition | Напряжение, В: 50 mV; Частота: 10 kHz; Coil turns: 10; Температура: 25°C; Диаметр провода: 0.25 mm |
| Effective volume | 5350 mm³ |
| Inductance factor | 2200 +30%/-20% nH/N² |
| Initial permeability | 2400 ±25% |
| Effective cross sectional area | 76 mm² |
| Effective magnetic path length | 70.4 mm |
