P41EFD25, феррит EFD 25/13/9, AL=2000+30/-20%, аналог B66421G0000X187
У поставщика
ПроизводительACME
У поставщиков
880 шт.
Норм. уп.: 100
Описание

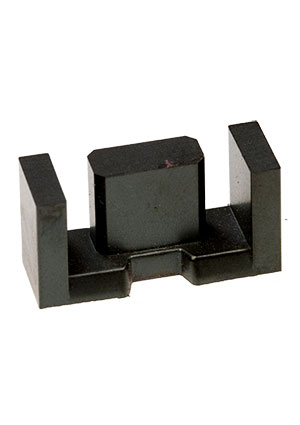

Ферритовый сердечник EFD 25/13/9 от ACME. Изготовлен из материала P41 с фактором индуктивности AL=2000 (+30/-20%) и начальной магнитной проницаемостью 2400. Рабочие температуры до 230°C, подходит для монтажа в отверстия. Применяется в импульсных трансформаторах и дросселях для блоков питания и промышленной автоматики.
Технические характеристики
| Мощность, Вт | — |
| Ток, А | — |
| Плотность | 4.85 g/cm3 |
| Корпус | EFD25 |
| Напряжение, В | — |
| Al value | 2000+30/-20% |
| Материал | P41 |
| Тип монтажа | THT |
| Тип сердечника | EFD25/13/9 |
| Частота | — |
| Размеры | 25mm x 13mm x 9mm (EFD25/13/9) |
| Сопротивление | — |
| Ёмкость | — |
| Удельное сопротивление | 4.00 Ωm |
| Remanence 25c | 170mT |
| Coercivity 25c | 13A/m |
| Remanence 100c | 55mT |
| Coercivity 100c | 6A/m |
| Температура Кюри | ≥230°C |
| Начальная проницаемость | 2400 ±25% |
| Disaccommodation factor | <2e-6 |
| Amplitude permeability 25c | >4500 |
| Power loss 25khz 200mT 25c | 125 kW/m3 |
| Power loss 500khz 50mT 25c | 400 kW/m3 |
| Amplitude permeability 100c | >4500 |
| Power loss 100khz 200mT 25c | 650 kW/m3 |
| Power loss 25khz 200mT 100c | 50 kW/m3 |
| Power loss 300khz 100mT 25c | 820 kW/m3 |
| Power loss 500khz 50mT 100c | 300 kW/m3 |
| Saturation flux density 25c | 495mT |
| Hysteresis material constant | <1e-6/mT |
| Power loss 100khz 200mT 100c | 350 kW/m3 |
| Power loss 300khz 100mT 100c | 500 kW/m3 |
| Saturation flux density 100c | 395mT |
