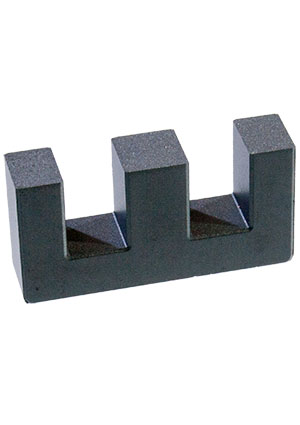

P41EE30A/30, Ферритовый сердечник E30/15/7 аналог B66319G0000X187
У поставщика
ПроизводительACME
У поставщиков
850 шт.
Норм. уп.: 50
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт12,50 ₽
Сумма6 250,00 ₽
В наличии850 шт
от 500 штюрлицам и ИП
500 шт · Склад 12 · 6 250,00 ₽
Описание
Ферритовый сердечник E30/15/7 от ACME, аналог B66319G0000X187. Выполнен из низкопотерянного материала P41 с начальной магнитной проницаемостью 2400 и эффективным объемом 4000 мм³. Подходит для монтажа в отверстия. Применяется в импульсных трансформаторах и фильтрах промышленной автоматики.
Технические характеристики
| Al value | 1900 nH/N² (+30%/-20%) |
| Материал | P41 (Low Loss) |
| Тип монтажа | сквозное отверстие |
| Тип сердечника | E30/15/7 |
| Размеры | A: 30.10±0.70 mm; B: 15.00±0.20 mm; C: 7.05±0.25 mm; D: 6.95±0.25 mm; E: 19.90±0.40 mm; F: 10.00±0.30 mm |
| Артикул | P41EE30A/30 |
| Условия испытаний | 10kHz, 50mV, 25±3°C, coil 0.25mm 10 turns |
| Эффективная площадь (Ae) | 60.00 mm² |
| Эффективная длина (le) | 67.00 mm |
| Эффективный объём Ve | 4000.00 mm³ |
| Начальная проницаемость | 2400 ±25% |
