ЭППЗУ 64-Кбит шина I2C питание 1,7.... 5,5В 1МГц -40....+85°С
У поставщика
ПроизводительPUYA
КатегорияМикросхемы памяти
У поставщиков
4 106 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:3 771 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 52 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,66 |
| от 134 | 12,14 |
| от 267 | 10,89 |
| от 534 | 9,92 |
| от 1 068 | 9,22 |
Склад 39
В наличии:335 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,85 |
| от 335 | 10,16 |
| от 567 | 9,20 |
| от 949 | 8,44 |
| от 1 573 | 7,92 |
Описание

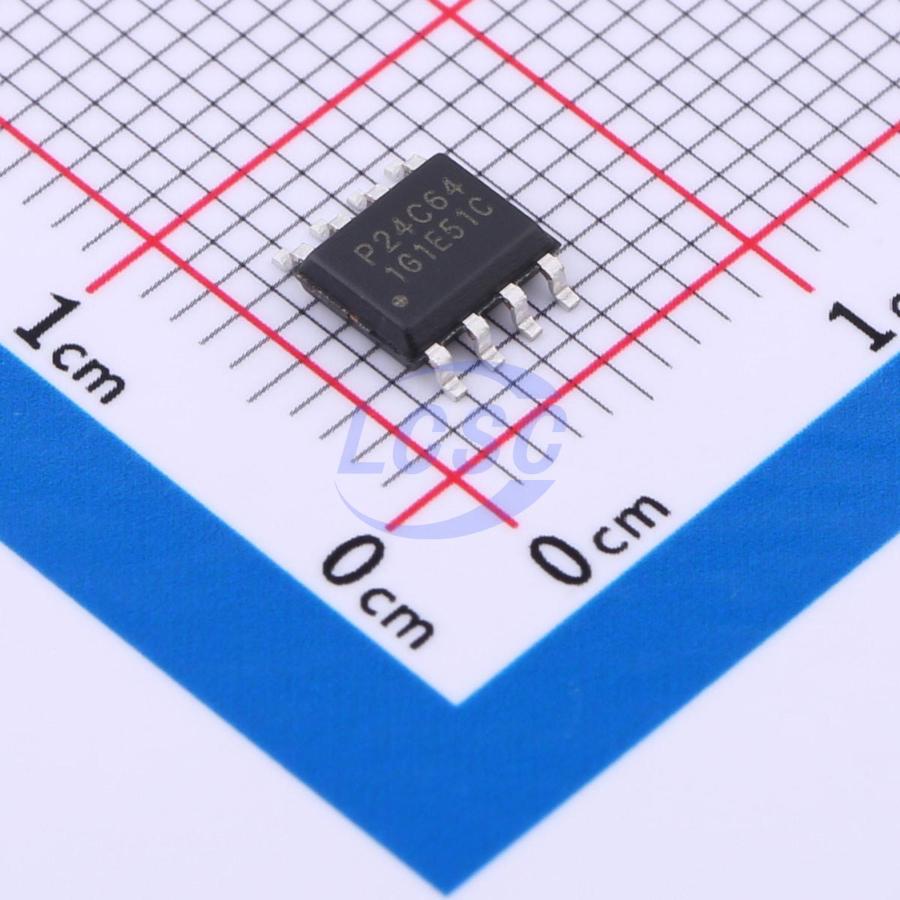

Микросхема энергонезависимой памяти EEPROM от PUYA. Объём 64 Кбит, интерфейс I2C с частотой до 1 МГц, рабочий диапазон напряжений от 1,7 до 5,5 В. Выполнена в корпусе SOIC8, работает при температурах от -40 до +85 °С. Применяется в промышленной автоматике, бытовой электронике и системах хранения настроек.
Технические характеристики
| ЭСР HBM | 6KV |
| Latch up | +/- 200mA (25C) |
| Ресурс | 1,000,000 Write cycles |
| Интерфейс | I2C |
| Размер страницы | 32 bytes |
| Кол-во выводов | 8 |
| Read modes | Sequential & Random Read |
| Описание | I2C-Compatible Serial E2PROM, 64-Kbit |
| Объем памяти | 64Kbit |
| Артикул | P24C64C |
| Write modes | 32 bytes Page Write, Partial Page Writes Allowed |
| Производитель | Puya Semiconductor |
| Корпус | SOIC-8 |
| Тип монтажа | SMD/THT |
| Write protect | Whole memory array |
| Сохранение данных | 100 Years |
| Варианты корпуса | PDIP, SOP, MSOP, TSSOP, UDFN, SOT23-5, WLCSP |
| Read current max | 0.4mA |
| Noise suppression | Schmitt Trigger, Filtered Inputs |
| Write current max | 1.0mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.7V |
| Дополнительные функции | Additional Write Lockable Page, Additional 128 bits Serial Number |
| Input low level max | 0.3VCC |
| Input low level min | -0.6V |
| Организация памяти | 8K x 8 bits |
| Input high level max | VCC+0.5V |
| Input high level min | 0.7VCC |
| Output low level 1v7 | 0.2V |
| Output low level 3v0 | 0.4V |
| Read current typical | 0.2mA |
| Диапазон питания | 1.7V to 5.5V |
| Макс. время цикла записи | 5ms |
| Входная емкость макс. | 6pF |
| Write current typical | 0.6mA |
| Output low current 1v7 | 1.5mA |
| Output low current 3v0 | 2.1mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. ток утечки входа | 1.0uA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Макс. ток утечки | 1.0uA |
| Макс. напряжение питания | 6.25V |
| Clock frequency max 1v7 5v5 | 400kHz |
| Clock frequency max 2v5 5v5 | 1MHz |
| Standby current max 3v3 85c | 1.0uA |
| Standby current max 5v5 85c | 3.0uA |
| Clock frequency 100khz range | 1.7V to 5.5V |
| Standby current max 5v5 105c | 6.0uA |
| Standby current max 5v5 125c | 10.0uA |
| Описание (англ.) | 64-Kbit I2C Serial EEPROM; !,7 - 5,5V; 1 MHz, -40 - +85C |
| Absolute max dc output current | 5mA |
| Input output capacitance sda max | 8pF |
| Absolute max input output voltage | 6.25V |
| Ёмкость, мкФ | 0,000064 |
