Документация
ЭППЗУ 256-Кбит шина I2C питание 1,7.... 5,5В 1МГц -40....+85°С
У поставщика
ПроизводительPUYA
КатегорияМикросхемы памяти
У поставщиков
10 384 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:9 300 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,67 |
| от 333 | 10,88 |
| от 544 | 9,86 |
| от 910 | 9,06 |
| от 1 520 | 8,51 |
Склад 13
В наличии:1 084 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,82 |
| от 88 | 11,20 |
| от 176 | 10,44 |
| от 351 | 9,63 |
| от 702 | 8,96 |
Описание

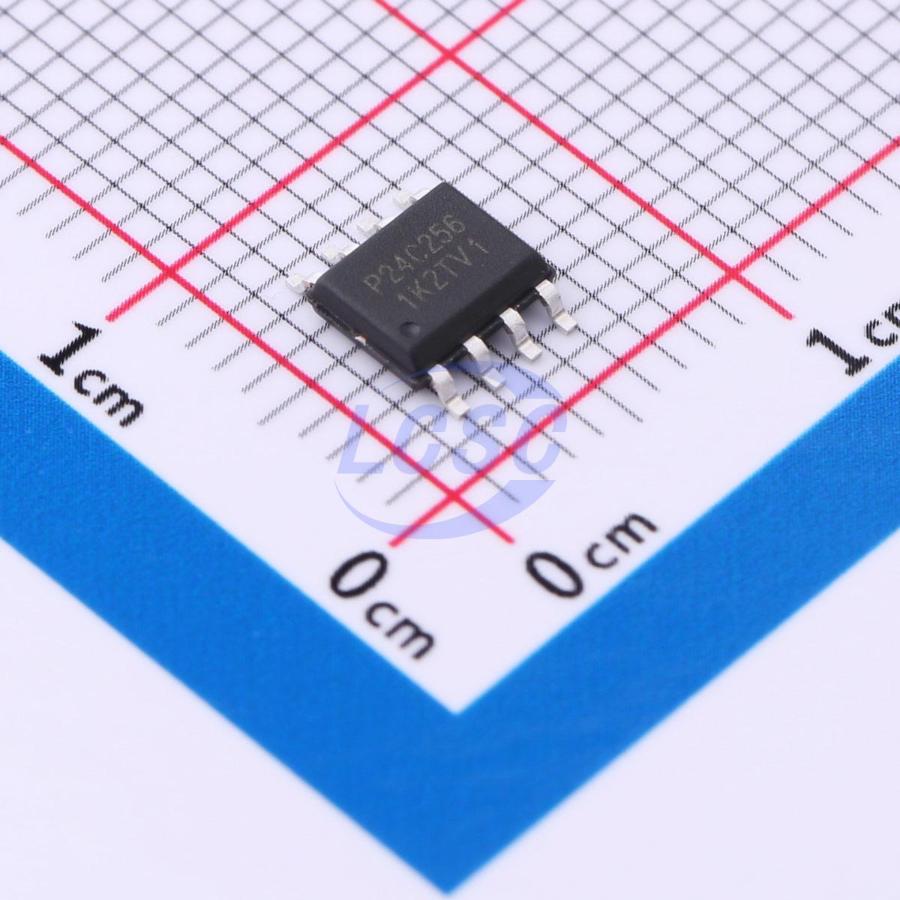

Микросхема энергонезависимой памяти EEPROM от PUYA объёмом 256 Кбит с интерфейсом I2C. Работает в широком диапазоне напряжений от 1,7 до 5,5 В и на частоте до 1 МГц. Выполнена в компактном корпусе SOIC8. Подходит для хранения конфигурационных данных в промышленной автоматике и бытовой электронике.
Технические характеристики
| ЭСР HBM | 6kV |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Ресурс | 2,000,000 write cycles |
| Интерфейс | I2C |
| Размер страницы | 64 bytes |
| Кол-во выводов | 8 |
| Ground pin | GND |
| Supply pin | VCC |
| Описание | 256-Kbit I2C Serial EEPROM |
| Наименование | P24C256B-SSH-MIR |
| Объем памяти | 256Kbit (32K x 8) |
| Address pins | E0, E1, E2 |
| Сохранение данных | 100 years |
| Serial data pin | SDA |
| Latch up current | 200mA |
| Read current max | 0.4mA |
| Serial clock pin | SCL |
| Write control pin | WCB |
| Write current max | 1.6mA |
| Io capacitance max | 8pF |
| Макс. напряжение питания | 5.5V |
| Мин. напряжение питания | 1.7V |
| Макс. тактовая частота | 1MHz |
| Макс. ток дежурного режима | 10uA (at 125°C, 5.5V) |
| Макс. время цикла записи | 5ms |
| Dc output current max | 5.0mA |
| Входная емкость макс. | 6pF |
| Вх. низ. напр. макс. | 0.3*Vcc |
| Max operation voltage | 6.25V |
| Вх. выс. напр. мин. | 0.7*Vcc |
| Низ. напр. вых. макс. | 0.2V (at 1.5mA, Vcc=1.7V) |
| Voltage on any pin max | Vcc+1.0V |
| Voltage on any pin min | -1.0V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Pull down resistance wcb | 5-130 MOhm (VIN=VCC), 10-30 kOhm (VIN<VIL) |
| Макс. ток утечки входа | 1.0uA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output low voltage max 3v | 0.4V (at 2.1mA, Vcc=3.0V) |
| Noise suppression time max | 0.1us (Vcc<2.5V), 0.05us (Vcc>=2.5V) |
| Макс. ток утечки | 1.0uA |
| Clock frequency low voltage | 400kHz (Vcc < 2.5V) |
| Описание (англ.) | 256-Kbit I2C Serial EEPROM; !,7 - 5,5V; 1 MHz, -40 - +85C |
| Ёмкость, мкФ | 0,000256 |
