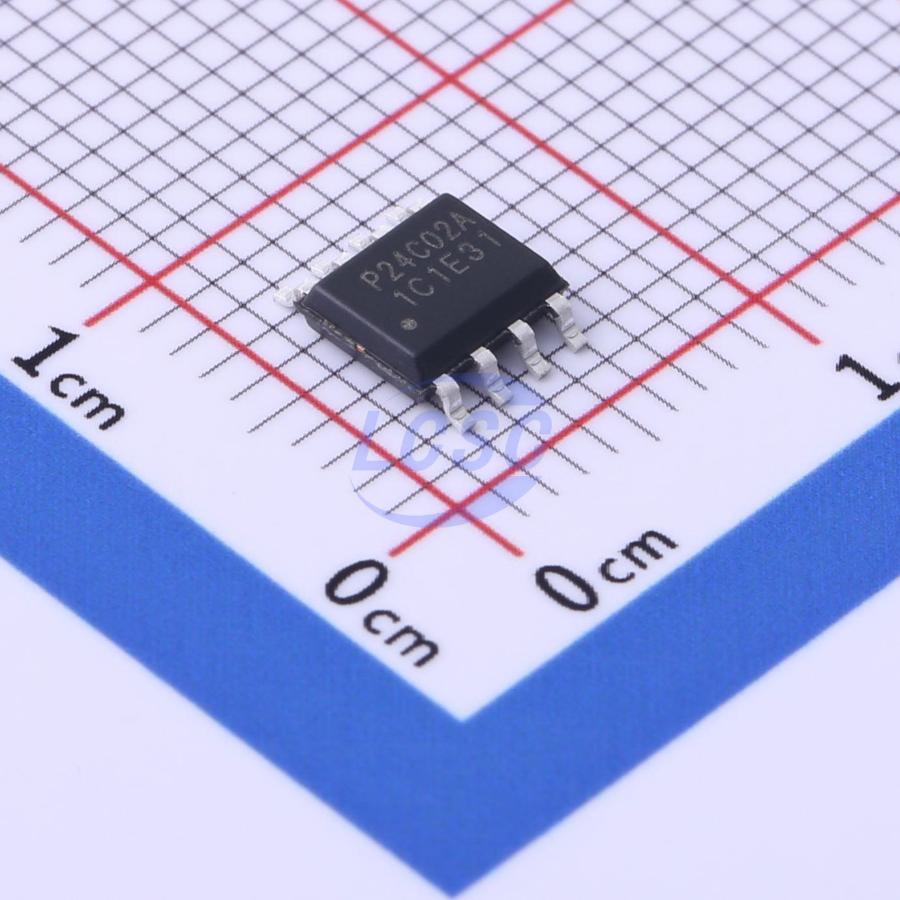

Микросхема P24C02A-SSH-MIR
У поставщика
У поставщиков
13 501 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:13 199 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,76 |
| от 523 | 6,52 |
| от 860 | 5,83 |
| от 1 439 | 5,28 |
| от 2 411 | 4,90 |
Склад 13
В наличии:302 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,77 |
| от 153 | 6,23 |
| от 305 | 5,67 |
| от 610 | 5,15 |
| от 1 220 | 4,77 |
Описание
Микросхема памяти P24C02A-SSH-MIR от производителя PUYA представляет собой энергонезависимую память типа EEPROM с интерфейсом I²C. Обладает ёмкостью 2 Кбит, предназначена для хранения небольших объёмов данных при отключённом питании. Используется в различной электронной аппаратуре для хранения конфигураций, калибровочных коэффициентов и серийных номеров.
Технические характеристики
| ЭСР HBM | 4KV |
| Latch up | +/- 200mA |
| Ресурс | 1,000,000 Write cycles |
| Интерфейс | I2C |
| Размер страницы | 8 bytes |
| Кол-во выводов | 8 |
| Описание | 2-Kbit I2C-compatible Serial EEPROM |
| Наименование | P24C02A |
| Объем памяти | 2Kbit |
| Корпус | SOIC8 |
| Сохранение данных | 100 Years |
| Low power cmos | Да |
| Filtered inputs | Да |
| Operating modes | Sequential & Random Read, Page Write, Partial Page Writes |
| Варианты корпуса | PDIP, SOP, TSSOP, UDFN, SOT23-5, TSOT23-5 |
| Pin count sot23 | 5 |
| Read current max | 400uA |
| Voltage range li | 1.6V~5.5V |
| Voltage range mi | 1.7V~5.5V |
| Write protection | Whole memory array |
| Noise suppression | Да |
| Voltage range max | 5.5V |
| Voltage range min | 1.6V |
| Write current max | 1.6mA |
| Input low level max | 0.3VCC |
| Input low level min | -0.6V |
| Макс. такт. частота | 1MHz |
| Организация памяти | 256 x 8 bits |
| Input high level max | VCC+0.5V |
| Input high level min | 0.7VCC |
| Макс. время цикла записи | 5ms |
| Dc output current max | 5.0mA |
| Входная емкость макс. | 6pF |
| Max operation voltage | 6.25V |
| Schmitt trigger inputs | Да |
| Self timed write cycle | Да |
| Voltage on any pin max | VCC+1.0V |
| Voltage on any pin min | -1.0V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Supply current read max | 0.4mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply current write max | 1.6mA |
| Макс. ток утечки входа | 1.0uA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output low level 1 7v max | 0.2V |
| Output low level 3 0v max | 0.4V |
| Макс. ток утечки | 1.0uA |
| Clock frequency 1 7v to 2 5v | 400kHz |
| Clock frequency 2 5v to 5 5v | 1MHz |
| Standby current 3 3v 85c max | 1.0uA |
| Standby current 5 5v 85c max | 3.0uA |
| Описание (англ.) | 2-Kbit I2C Serial EEPROM; !,7 - 5,5V; 1 MHz, -40 - +85C |
| Max clock frequency below 2 5v | 400kHz |
| Input output capacitance sda max | 8pF |
