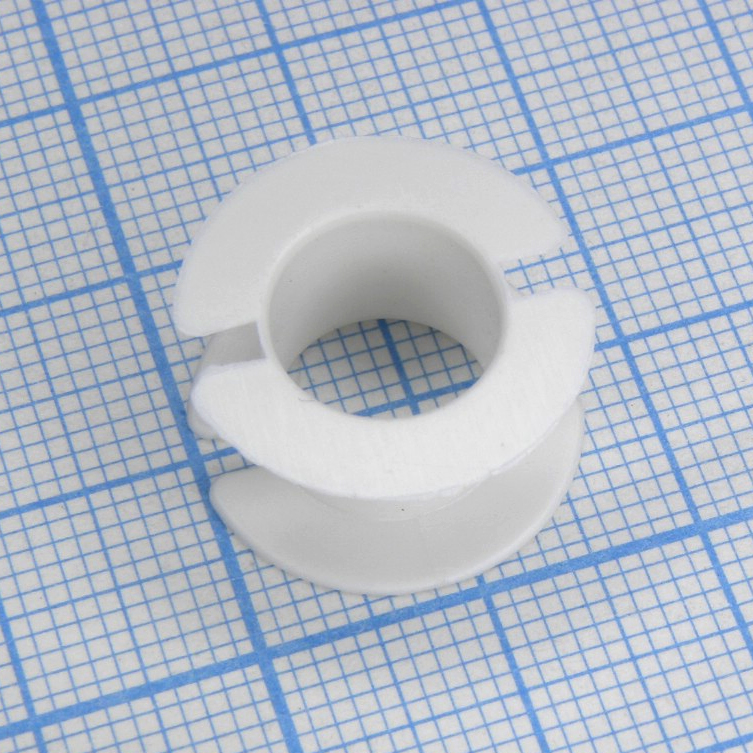

Каркас намоточный для сердечника P1811 D=17.8 mm, H=9 mm
У поставщика
ПроизводительShinhom
У поставщиков
20 458 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:20 458 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 388 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,78 |
| от 196 | 1,54 |
| от 287 | 1,37 |
| от 573 | 1,24 |
| от 1 146 | 1,16 |
Описание
Каркас намоточный для сердечника P1811 от Shinhom — это прецизионный компонент для сборки трансформаторов и дросселей. Изготовлен под сердечник с внешним диаметром 17,8 мм и высотой 9 мм. Обеспечивает надёжную изоляцию обмоток и фиксацию магнитопровода, что критично для стабильной работы импульсных источников питания и фильтрующих цепей.
Технические характеристики
| Мощность, Вт | — |
| Вес | 8.0g |
| Ток, А | — |
| Корпус | Pot core |
| Напряжение, В | — |
| Материал | HQ2K |
| Тип монтажа | — |
| Компонент | P1811 BBN 1S |
| Тип сердечника | P1811 |
| Частота | — |
| Размеры | Core A: 13.4±0.3mm; Core B: 3.8±0.6mm; Core D1: 18.4-0.8mm; Core D2: 14.9+0.5mm; Core D3: 7.6-0.3mm; Core D4: 3.1±0.1mm; Core H1: 10.6±0.2mm; Core H2: 7.2+0.4mm; Bobbin height: 9mm; Bobbin diameter: 17.8mm |
| Сопротивление | — |
| Ёмкость | — |
| Описание | Каркас намоточный для сердечника P1811 |
| Темп. диапазон | — |
| Effective parameters | AL: 1970 min nH/N^2; Ae: 43.3 mm^2; C1: 0.60 mm^-3; Le: 25.8 mm; Ve: 1120 mm^3 |
| Примечание | каркас для Ч18 |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Сore winding frame D=14.8 mm, H=7 mm |
