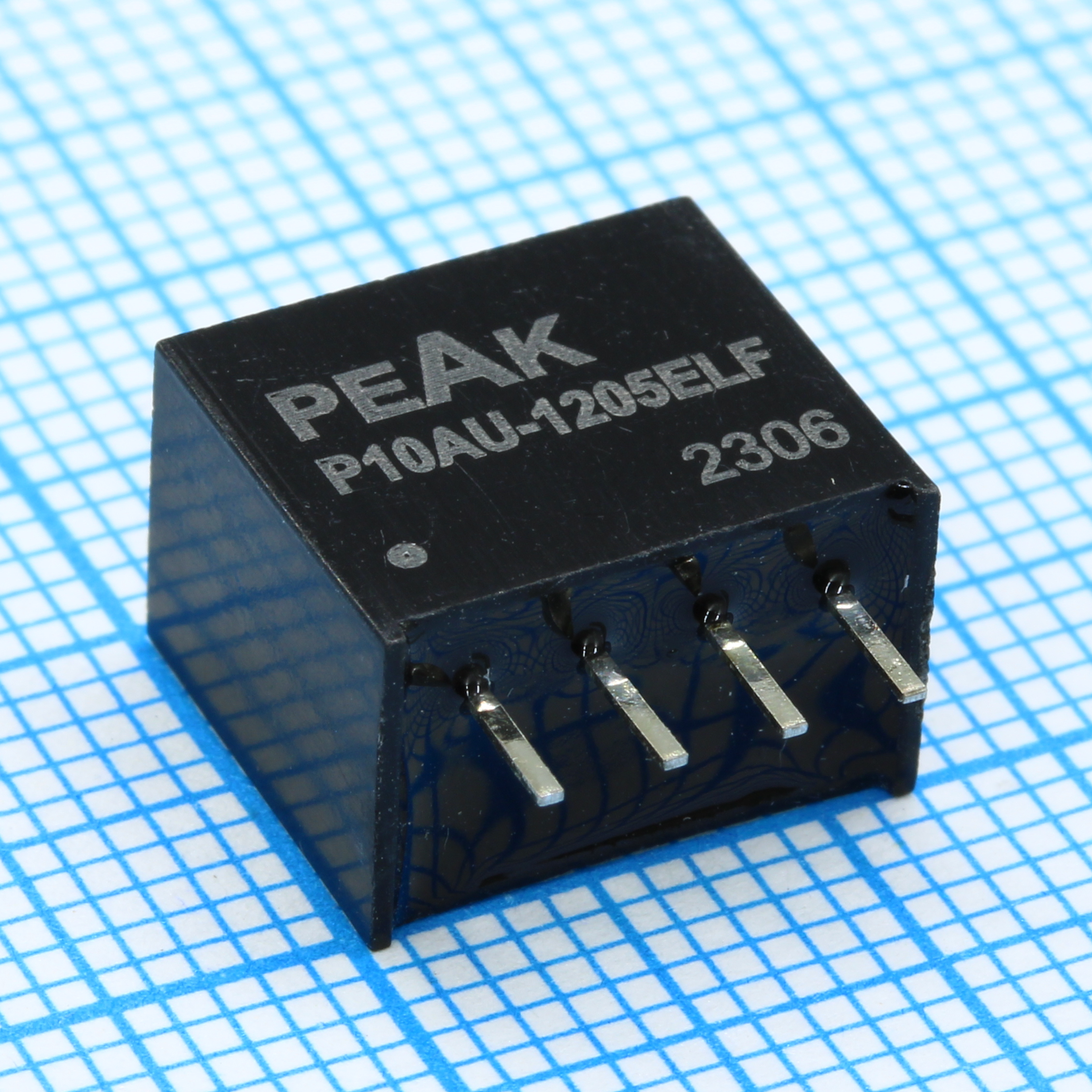

Преобразователь DC/DC на печатную плату 2Вт, вход 12В, выход 5В/400мА, изоляция 1000В постоянного тока КПД 78% -40°С…+85°С
У поставщика
ПроизводительPEAK
КатегорияDC-DC преобразователи
У поставщиков
263 шт.
Норм. уп.: 40
Цены поставщиков
Склад 39
В наличии:222 шт.
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 383,48 |
Склад 13
В наличии:41 шт
Срок поставки: до недели
Норм. уп.: 43
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 541,95 |
| от 5 | 512,70 |
| от 9 | 488,88 |
| от 18 | 471,18 |
| от 43 | 458,01 |
Описание
Преобразователь DC/DC на печатную плату от PEAK. Модель мощностью 2 Вт работает от входа 12В и выдает стабильные 5В с током до 400 мА, КПД 78%. Обеспечивает гальваническую развязку 1000 В постоянного тока и сохраняет работоспособность в диапазоне от -40°С до +85°С. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| RS | IEC 61000-4-3 Perf. Criteria A |
| ЭСР | IEC 61000-4-2 Perf. Criteria B |
| MTBF | >1.121 Mhrs |
| Вес | 1.8g |
| Охлаждение | Free Air Convection |
| Корпус | SIP4 |
| Влажность | 95% rel H |
| Тип монтажа | Выводной |
| Шаг выводов | 2.54mm ±0.35 |
| Размеры | 11.68mm x 7.50mm x 10.00mm (typical) |
| КПД | 78% |
| Описание | DC/DC converter, 2W, input 12V, output 5V/400mA, isolation 1000VDC, efficiency 78%, -40°C to +85°C |
| Артикул | P10AU-1205ELF |
| ЭМС: излучаемая эмиссия | EN 55022 CLASS B |
| Вх. фильтр | Capacitors |
| Вых. мощность | 2W |
| Диаметр штыря | 0.5mm ±0.05 |
| Материал корпуса | Non Conductive Black Plastic (UL94V-0 rated) |
| ЭМС излучение | FCC 47CFR Part 15/B CLASS B |
| Case tolerance | ±0.5mm |
| Вых. ток | 400mA |
| Вых. напряжение | 5V |
| Rohs soldering | 260°C max (1.5mm from case 10s) |
| Рег. линии | ±1.2% / 1% Vin Change |
| Рег. нагрузки | ±10% (20%-100%) |
| Соединения выводов | 1: -Vin; 2: +Vin; 3: -Vout; 4: +Vout |
| Potting material | Epoxy (UL94V-0 rated) |
| Пульсации и шум | 150mV pk-pk |
| Напр. изоляции | 1000VDC |
| Диап. вх. напр. | 10.8V to 13.2V |
| Темп. хранения | -40°C to +125°C |
| Частота перекл. | 70kHz |
| Сопр. изоляции | 1000MOhm |
| Входной ток без нагрузки | 20mA |
| Ном. вх. напр. | 12V |
| Емк. изоляции | 60pF |
| Раб. температура | -40°C to +85°C |
| Output capacitor load | 470uF |
| Входной ток при полной нагрузке | 213mA |
| Точность выходного напряжения | ±3% |
| Темп. коэф. | ±0.02% / °C |
| Тип упаковки | Tube (туба) |
| Макс. температура корпуса | 100°C |
| Защита от КЗ | Short Term |
| Пульсации вх. отраж. | 20mA pk-pk |
