Трансформатор импульсный 1:1:1, SMD монтаж
У поставщика
ПроизводительPulse
У поставщиков
4 560 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:4 560 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,88 |
| от 69 | 97,81 |
| от 138 | 93,74 |
| от 275 | 90,16 |
| от 800 | 87,75 |
Описание

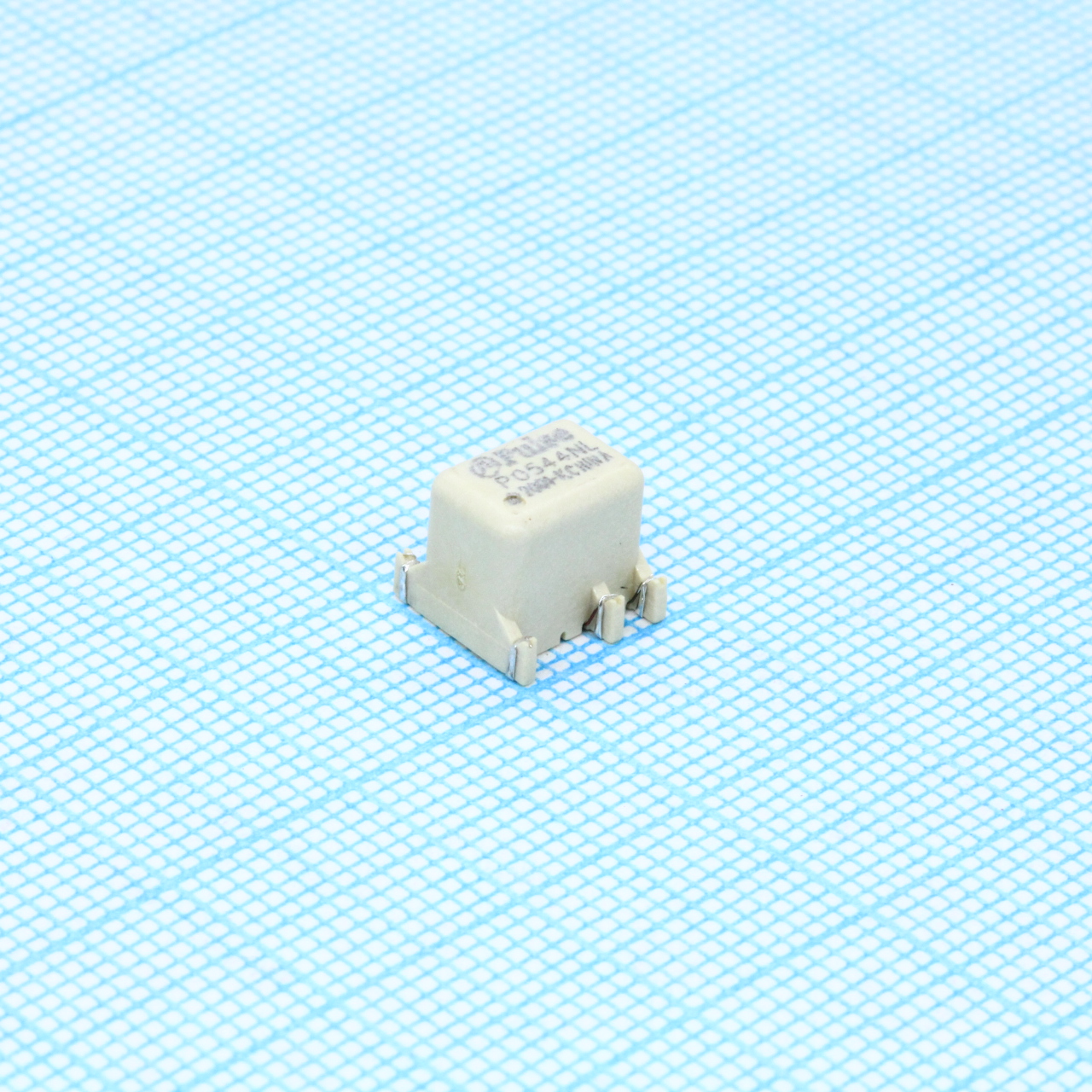

Импульсный трансформатор Pulse P0544NLT с соотношением витков 1:1:1 предназначен для поверхностного монтажа. Модель выдерживает изоляцию до 1500 В постоянного тока, сопротивление первичной и вторичной обмоток составляет 1,25 Ом. Компонент поставляется на ленте и катушке. Применяется в автомобильной электронике и промышленных интерфейсах.
Технические характеристики
| Вес | 0.60 grams |
| Корпус | SMT |
| Тип монтажа | SMD |
| Индуктивность, мкГн | 3300 |
| Dcr primary | 0.80Ω MAX |
| Коэфф. трансформации | 1:1:1 |
| Размер корпуса | 9.0 x 8.6 x 7.6 mm |
| Dcr secondary | 1.25Ω MAX |
| Tube quantity | 50/tube |
| Тип изоляции | Functional Insulation |
| Описание | Pulse Transformers SMD Gate Drive 3300uH 1.25Ohms |
| Напр. изоляции | 1500Vdc |
| Leakage inductance | 3300uH MAX |
| Рабочая частота | 50kHz and up |
| Раб. температура | -40°C to +130°C |
| Tape and reel quantity | 400/reel |
| Volt microsecond rating | 45.1 V*μsec |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Pulse Transformer 1:1:1 1500VDC 1.25Ohm Prim. DCR 1.25Ohm Sec. DCR 8Term. SMD Automotive |
