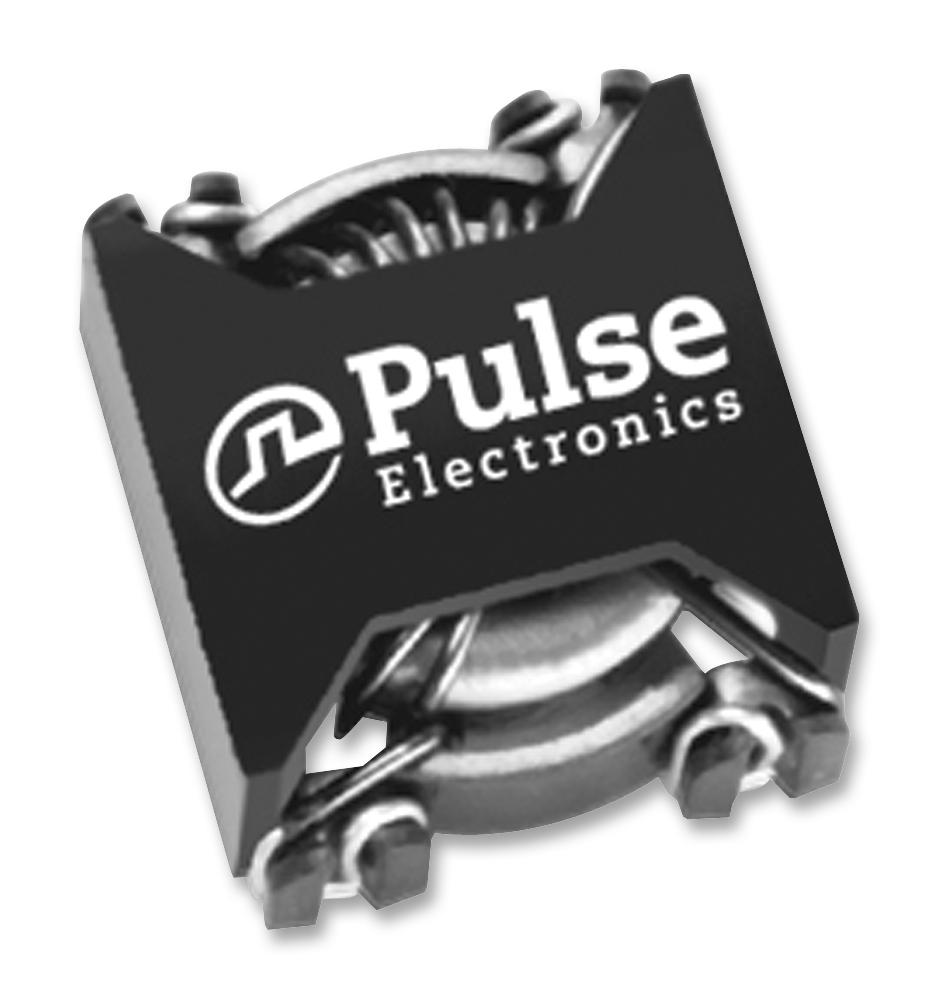

Дроссель синфазный сдвоенный 770мкГн 4.7A 0.04Ом по постоянному току лента на катушке
У поставщика
ПроизводительPulse
У поставщиков
400 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:400 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 112,15 |
| от 19 | 104,44 |
| от 37 | 98,16 |
| от 74 | 93,47 |
| от 147 | 89,99 |
Описание
Сдвоенный синфазный дроссель от Pulse на ток 4,7 А с индуктивностью 770 мкГн. Сопротивление по постоянному току составляет всего 0,04 Ом, корпус — 19,56 x 17,02 x 9,91 мм. Подходит для подавления электромагнитных помех в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| Srf | 5.2MHz |
| Вес | 4.7g |
| Тип монтажа | SMD |
| Platform | LCCI-50-1 |
| Индуктивность, мкГн | 770 |
| Filter Type | Power Line |
| Описание | SMT Common Mode Choke, dual winding, 770uH, 4.7A, 0.04 Ohm DCR, tape and reel |
| Артикул | P0422NLT |
| Height (Max) | 0.390" (9.91mm) |
| Размер корпуса | 19.6 x 17.0 x 9.9 mm Max |
| Mounting Type | Surface Mount |
| Package / Case | Horizontal, 4 PC Pad |
| Ном. ток | 4.7Arms |
| Number of Lines | 2 |
| Dcr per winding | 40mOhm Max |
| Size / Dimension | 0.770" L x 0.670" W (19.56mm x 17.02mm) |
| Quantity in tube | 30 |
| Нагрев | 55C typical at rated current with 50LFM forced cooling |
| Описание | CMC 4.7A 2LN SMD |
| Continuous voltage | 380Vrms |
| Leakage inductance | 3uH Min |
| Эл. прочность | 1500Vrms |
| Current Rating (Max) | 4.7A |
| Tape and reel suffix | T |
| Operating Temperature | -40°C ~ 120°C |
| Tape and reel standard | EIA481 |
| Typical impedance at srf | 6400 Ohm |
| DC Resistance (DCR) (Max) | 40mOhm |
| Quantity in tape and reel | 200 |
| Диап. раб. темп. | -40C to 125C |
| Описание (англ.) | COMMON MODE CHOKE, 4.7A, 770UH; Rated Current:4.7A; Inductance:770µH; Product Range:-; Impedance:-; Common Mode Filter Case:19.56mm x 17.02mm x 9.91mm; Automotive Qualification Standard:-; DC Current Max:4.7A; DC Current |
