Тиристор защиты от импульсных перенапряжений 500А 6В
У поставщика
ПроизводительLITTELFUSE
КатегорияУстройства защиты
У поставщиков
987 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт29,83 ₽
Сумма745,75 ₽
+ доплата 490,00 ₽
В наличии987 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 73 — 27,04 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 745,75 ₽. До заказа без доплаты не хватает 16 554,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 745,75 ₽
Описание

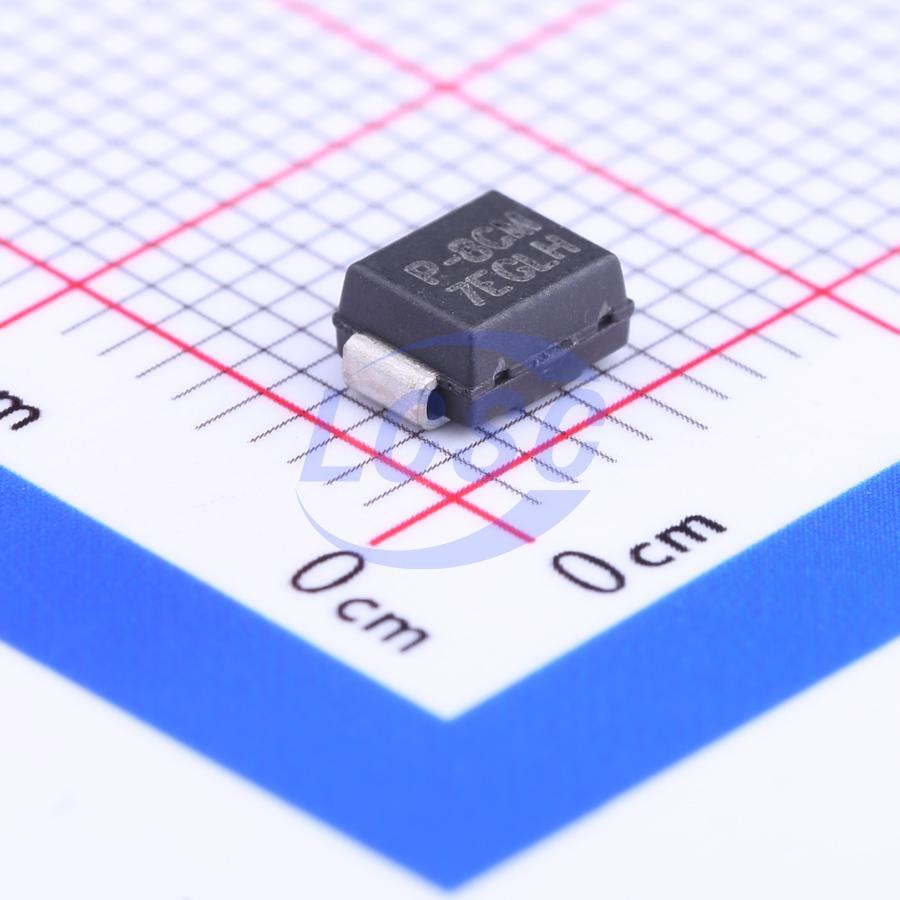

Тиристор защиты от импульсных перенапряжений от LITTELFUSE. Выдерживает ток до 500А при напряжении 6В, выпускается в компактном корпусе DO-214AA. Подходит для защиты чувствительных цепей в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| MSL | Уровень 1 |
| Тип | SIDACtor Protection Thyristor |
| Серия | MC Series |
| I h min | 800mA |
| I s min | 50mA |
| I t max | 2.2A |
| Маркировка | P-8CM |
| Корпус | DO-214AA |
| Упаковка | Tape & Reel, 2500 pcs |
| Без свинца | Да |
| V s max | 25V |
| V t max | 4V |
| Тип монтажа | SMD |
| Di dt max | 500A/µs |
| I drm max | 5µA |
| V drm min | 6V |
| Размеры | A: 3.30 to 3.95mm; B: 5.10 to 5.60mm; C: 1.95 to 2.20mm; D: 4.05 to 4.60mm; E: 0.75 to 1.60mm; F: 1.90 to 2.45mm; G: 0.05 to 0.20mm; H: 1.95 to 2.65mm; K: 0.15 to 0.41mm |
| Описание | SIDACtor Protection Thyristor, Broadband Optimized, MC Series, DO-214 |
| Артикул | P0080SCMCLRP |
| Без галогенов | Да |
| Материал корпуса | UL Recognized epoxy meeting flammability classification V-0 |
| I pp 50/6 min | 35A |
| I pp 8/20 min | 400A |
| Материал выводов | Медный сплав |
| I pp 5/310 min | 200A |
| I pp 5/320 min | 200A |
| Соотв. RoHS | Да |
| Макс. емкость | 60pF |
| Capacitance min | 25pF |
| I pp 1/2/10 min | 500A |
| I pp 10/160 min | 200A |
| I pp 10/360 min | 175A |
| I pp 10/560 min | 150A |
| Покрытие выводов | 100% Matte-Tin Plated |
| I pp 0.2/310 min | 50A |
| I pp 10/1000 min | 100A |
| Surge rating series | C |
| Пиковая темп. оплавления | +260(+0/-5)°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -65 to +150°C |
| Условия теста емкости | 1MHz, 2V bias |
| Описание (англ.) | SIDACTOR MC BI 6V 400A DO-214AA |
| Диапазон темп. перехода | -40 to +150°C |
| Термосопротивление переход-среда | 90°C/W |
