Документация
ШИМ-контроллер OZ964GN
У поставщика
ПроизводительO2Micro
КатегорияШИМ-контроллеры
У поставщиков
145 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:145 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 91,38 |
| от 10 | 86,20 |
| от 19 | 81,32 |
| от 37 | 77,72 |
| от 73 | 74,42 |
Описание

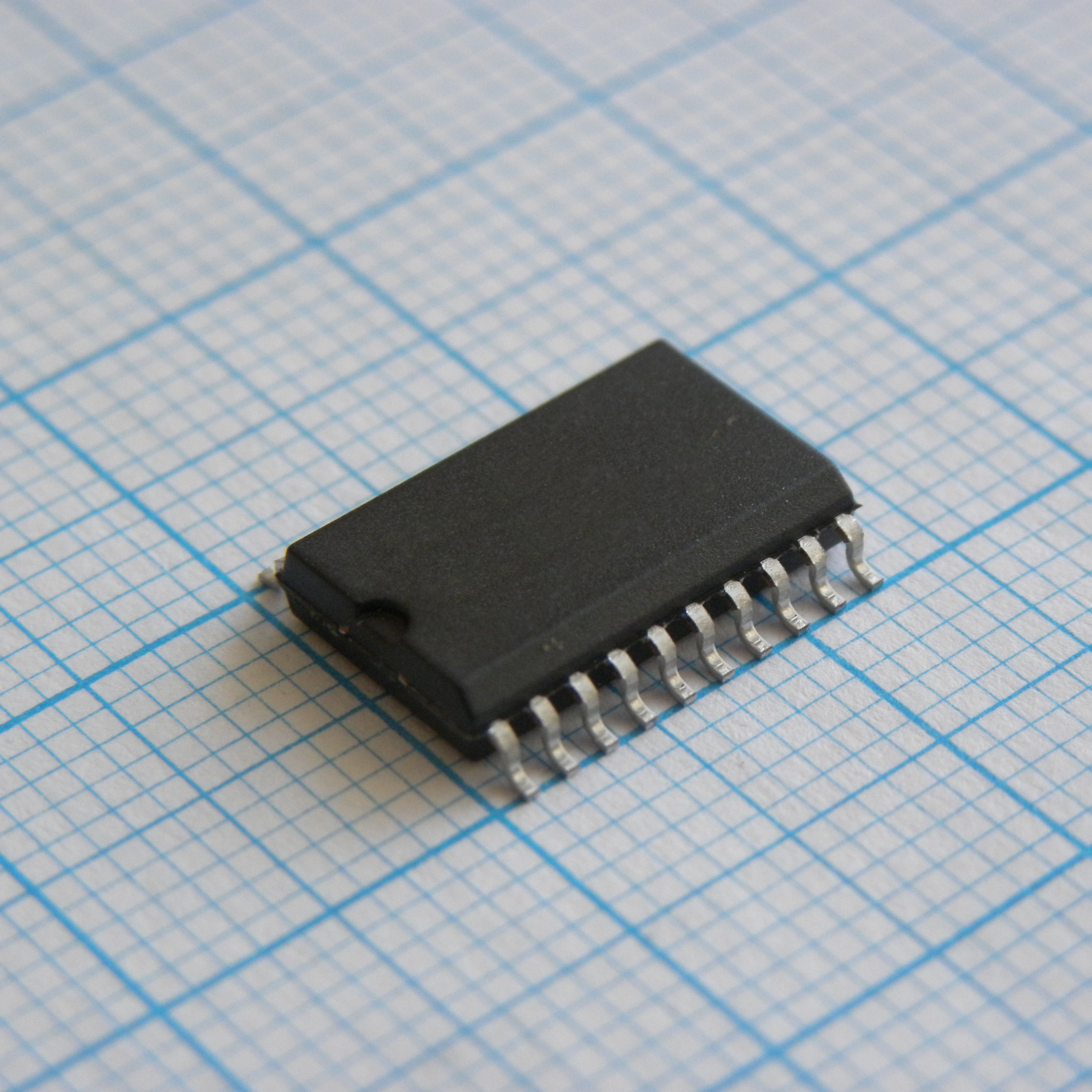

ШИМ-контроллер OZ964GN от O2Micro выполнен в корпусе SO20. Это фазосдвигающий ШИМ-контроллер для управления синхронными выпрямителями. Применяется в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Патент | 6,259,615 |
| Корпус | 20-pin SOIC |
| Тип монтажа | SMD |
| Ток в режиме ожидания | 200uA |
| Reference current | 30uA |
| Опорное напряжение | 3.35V typ |
| Rt resistor range | 20kΩ to 150kΩ |
| Ct capacitor range | 100pF to 470pF |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.6V |
| Темп. хранения | -55°C to 150°C |
| Lpwm frequency range | 100Hz to 500Hz |
| Макс. опорное напряжение | 3.48V |
| Мин. опорное напряжение | 3.22V |
| Thermal impedance soic | 105°C/W |
| Thermal impedance ssop | 80°C/W |
| Operating temperature i | -40°C to +85°C |
| Operating temperature s | 0°C to 70°C |
| Темп. коэф. | -125 ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 125°C |
| Operating frequency range | 40kHz to 150kHz |
| Абс. макс. напряжение питания | 7.0V |
| Описание (англ.) | Phase-Shift PWM Controller |
