Контроллер люминесцентной лампы с холодным катодом (CCFL)
У поставщика
ПроизводительO2Micro
КатегорияМикросхемы
У поставщиков
43 шт.
Норм. уп.: 36
Цены поставщиков
Склад 13
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 36
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,03 |
| от 11 | 73,45 |
| от 21 | 69,15 |
| от 36 | 65,99 |
| от 108 | 63,07 |
Описание

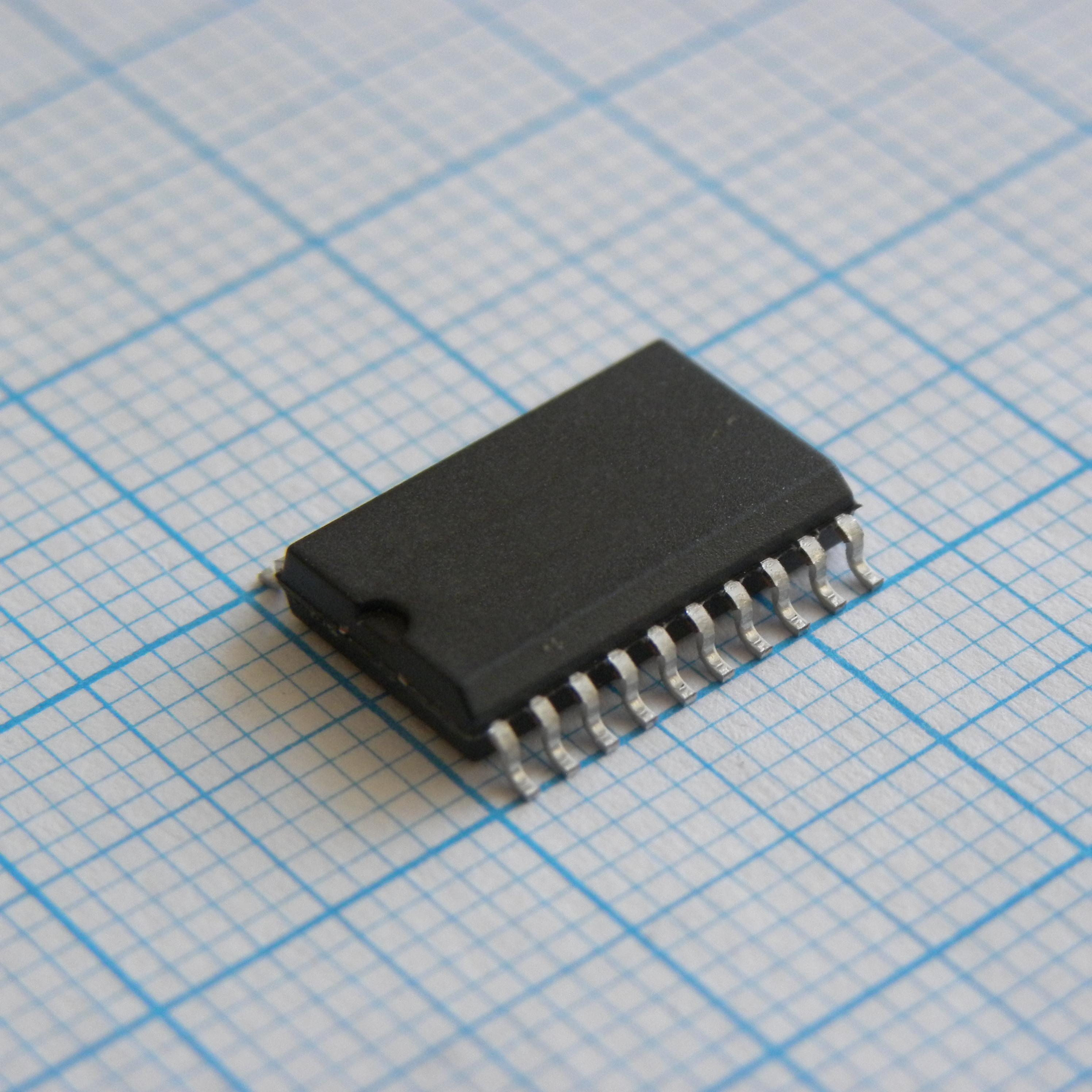

Микросхема O2Micro OZ960GN — это интеллектуальный контроллер инвертора для ламп с холодным катодом (CCFL). Работает в корпусе SO20, поставляется в тубе. Применяется в подсветке ЖК-дисплеев и промышленной электронике.
Технические характеристики
| Тип монтажа | SMD |
| Топология | Zero-voltage-switching full bridge |
| Кол-во выводов | 20 |
| КПД | 85% |
| Описание | Intelligent CCFL Inverter Controller |
| Package dip | 20-pin DIP 300mil |
| Package sop | 20-pin SOP 300mil |
| Режим управления | Phase-shift PWM |
| Enable input | TTL signal |
| Package ssop | 20-pin SSOP 150mil |
| Корпус | SO20 |
| Error amp psrr | 60dB |
| Управление диммированием | Analog voltage or low frequency PWM |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Vdd absolute max | 7.0V |
| Dimming range max | 100% |
| Dimming range min | 10% |
| Макс. вх. напр. | 20V |
| Мин. входное напряжение | 8V |
| Ovp threshold max | 2.15V |
| Ovp threshold min | 1.90V |
| Ovp threshold typ | 2.0V |
| Vdd operating max | 5.5V |
| Vdd operating min | 4.7V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Osc resistance max | 150kΩ |
| Osc resistance min | 50kΩ |
| Pwm duty cycle max | 100% |
| Pwm duty cycle min | 0% |
| Oscillator ramp peak | 3.0V |
| Макс. опорное напряжение | 2.63V |
| Мин. опорное напряжение | 2.37V |
| Тип. опорное напряжение | 2.5V |
| Oscillator ramp valley | 1.0V |
| Striking frequency max | 74kHz |
| Striking frequency min | 28kHz |
| Supply current off max | 200µA |
| Supply current off typ | 150µA |
| Макс. раб. частота | 56kHz |
| Operating frequency min | 64kHz |
| Тип упаковки | Tube (туба) |
| Error amp open loop gain | 80dB |
| Макс. частота генератора | 150kHz |
| Частота генератора мин. | 30kHz |
| Error amp ref voltage max | 1.31V |
| Error amp ref voltage min | 1.19V |
| Error amp ref voltage typ | 1.25V |
| Oscillator temp stability | 200ppm/°C |
| Reference line regulation | 4mV/V |
| Reference load regulation | 2mV/mA |
| Low freq osc ramp peak max | 3.15V |
| Low freq osc ramp peak min | 2.85V |
| Low freq osc ramp peak typ | 3.0V |
| Operating junction temp max | 150°C |
| Low freq osc ramp valley max | 1.06V |
| Low freq osc ramp valley min | 0.94V |
| Low freq osc ramp valley typ | 1.0V |
| Описание (англ.) | Intelligent CCFL Inverter Controller |
| Operating temp industrial max | 85°C |
| Operating temp industrial min | -40°C |
| Error amp input offset voltage | 7mV |
| Error amp unity gain bandwidth | 1.0MHz |
| Error amp offset current fb max | 100nA |
| Oscillator initial accuracy max | 60kHz |
| Oscillator initial accuracy min | 53kHz |
| Oscillator initial accuracy typ | 57kHz |
| Error amp input voltage range max | VDD-1.5V |
| Error amp input voltage range min | 0V |
