Генератор кварцевый 7х5 27МГц, 1.8В...3.3В, -40...+85°C, 20ppm
У поставщика
ПроизводительYangxing Tech
У поставщиков
599 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:599 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,16 |
| от 73 | 47,36 |
| от 146 | 44,33 |
| от 292 | 41,69 |
| от 583 | 39,92 |
Описание

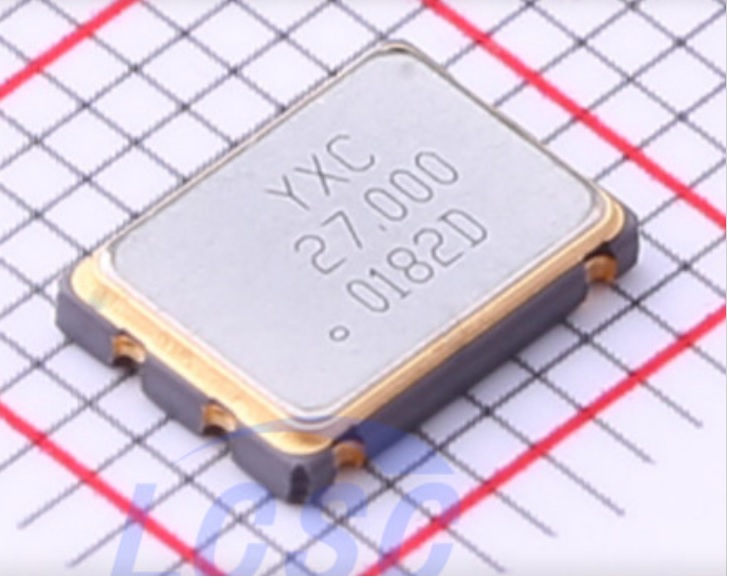

Кварцевый генератор Yangxing Tech в миниатюрном корпусе 7x5 мм. Работает при напряжении от 1.8 до 3.3 В, стабильность частоты 20 ppm, выдерживает температуры от -40 до +85°C. Подходит для точной синхронизации в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Вывод 1 | Tri-state |
| Вывод 2 | GND |
| Вывод 3 | OUTPUT |
| Вывод 4 | VDD |
| Высота | 1.4±0.15 mm |
| Серия | YSO110TR |
| Корпус | QSMD7.0x5.0x1.4 |
| Vol low | 10% Vdd |
| Тип монтажа | SMD |
| Taping a | 180±2.0 mm |
| Taping b | 16.0±0.3 mm |
| Taping c | 7.50±0.1 mm |
| Taping d | 5.50±0.1 mm |
| Taping e | 8.0±0.1 mm |
| Taping f | 2.00±0.1 mm |
| Taping g | 61.0±1.0 mm |
| Taping h | 16.0±1.0 mm |
| Vol high | 90% Vdd |
| Время спада | 4ns Max |
| Частота | 27MHz |
| Кол-во выводов | 4 |
| Время нарастания | 4ns Max |
| Размеры | 7.00±0.15 x 5.00±0.2 mm |
| Рабочий цикл | 45% to 55% |
| Описание | Crystal Oscillator Wide Voltage |
| Output load | 15pF |
| Тип выхода | CMOS |
| Taping size | SMD-7050 |
| Производитель | YXC |
| Размер корпуса | 7.0*5.0mm |
| Время запуска | 3ms Max |
| Ток питания | 5mA max at 3.3V (1.000-40.000MHz, 7050/5032/3225) |
| Напряжение питания | 1.8V to 3.3V |
| Frequency aging | ±3ppm/year Max at 25°C |
| Диап. частот | 1MHz to 54MHz |
| Рассеиваемая мощность | Vcc=1.8~3.3V, 15pF only |
| Допуск частоты | ±20ppm |
| Recommended capacitor | 0.01uF to 0.1uF between Vdd and GND |
| Пиковая темп. оплавления | +260°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +125°C |
| Frequency tolerance at 25c | ±20ppm |
| Reflow heating temperature | +220°C |
| Reflow preheat temperature | +170°C |
| Диап. раб. темп. | -40°C to +85°C |
| Frequency versus temperature | ±20ppm |
| Описание (англ.) | Oscillators SMD7050-4P 27MHz, 1.8V...3.3V, -40...+85C 20ppm ROHS |
