Генератор кварцевый 25.00000МГц
У поставщика
ПроизводительYXC
КатегорияГенераторы кварцевые
У поставщиков
8 474 шт.
Норм. уп.: 1400
Цены поставщиков
Склад 39
В наличии:8 130 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,81 |
| от 116 | 30,38 |
| от 197 | 28,44 |
| от 328 | 26,91 |
| от 543 | 25,80 |
Склад 13
В наличии:344 шт
Срок поставки: до недели
Норм. уп.: 1400
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,72 |
| от 61 | 32,55 |
| от 121 | 29,92 |
| от 242 | 27,95 |
| от 483 | 26,47 |
Описание

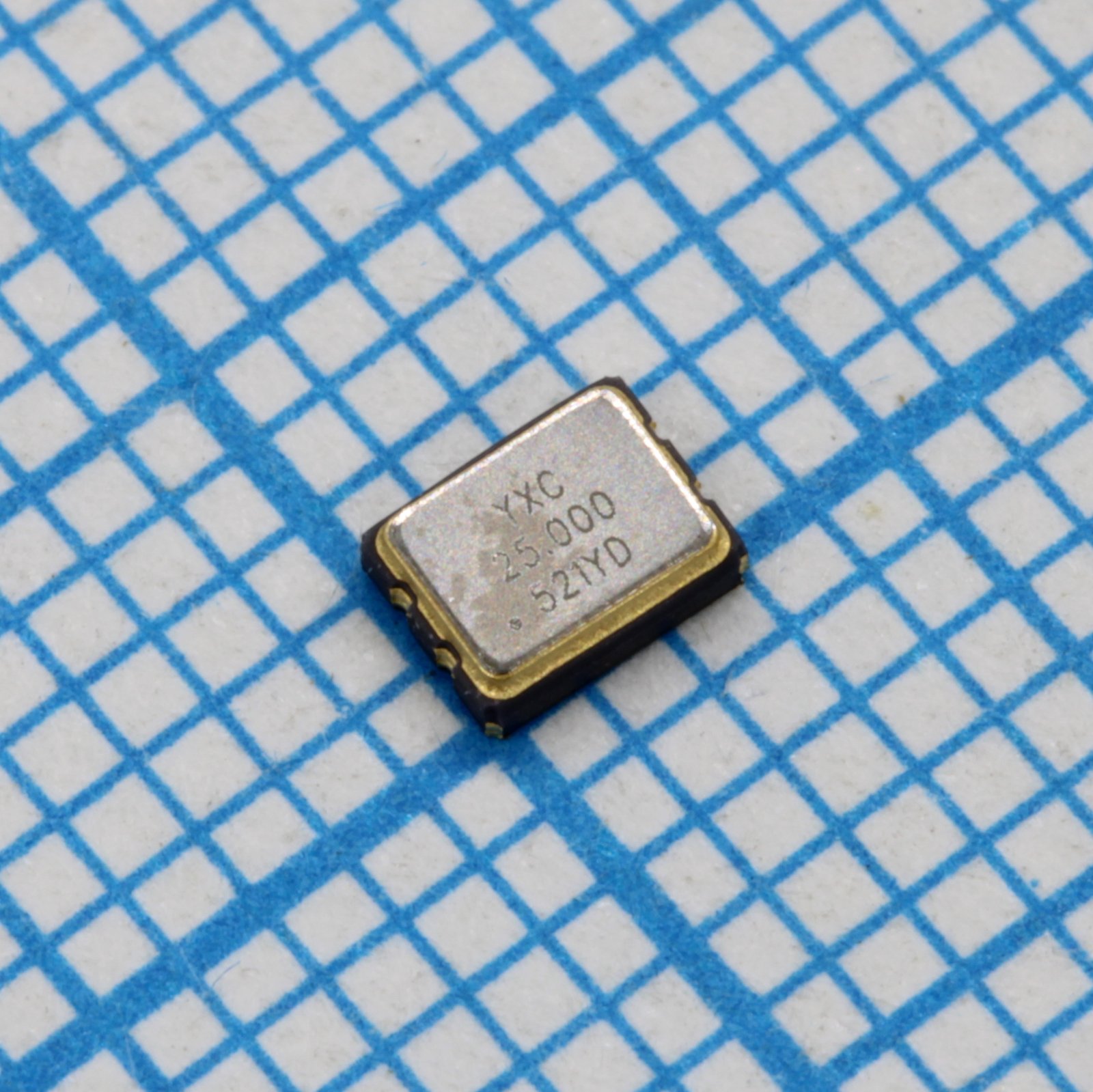

Генератор кварцевый на 25 МГц от YXC. Выполнен в миниатюрном корпусе QSMD размером 3,2x2,5x1,2 мм. Поставляется на ленте в катушке для автоматизированного монтажа. Применяется в портативной и промышленной электронике, системах связи и микроконтроллерных устройствах.
Технические характеристики
| Частота | 25,0 МГц |
| Размеры | 3.2±0.15 x 2.5±0.1 mm |
| Симметрия | 45~55% |
| Output load | 15pF |
| Тип выхода | CMOS |
| Vol low max | 10% Vdd |
| Размер корпуса | 3.2x2.5mm |
| Корпус | 3225 |
| Vol high min | 90% Vdd |
| Время запуска | 3ms Max |
| Pin assignment | Pin1: Tri-state; Pin2: GND; Pin3: OUTPUT; Pin4: VDD |
| Напряжение питания | 1.8V~3.3V |
| Диап. частот | 1MHz to 54MHz |
| Рассеиваемая мощность | Vcc=1.8~3.3V, 15pF only |
| Ток потребления | 1.8V: 4mA max (for 1.000~40.000MHz, 7050/5032/3225); 2.5V: 4.5mA max (for 1.000~40.000MHz, 7050/5032/3225); 3.3V: 5mA max (for 1.000~40.000MHz, 7050/5032/3225) |
| Rise time fall time | 4nS Max |
| Frequency aging at 25c | ±3ppm/year Max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitor recommendation | 0.01uF~0.1uF between Vdd and GND |
| Профиль оплавления | Time at peak: 35s; Peak temperature: +260°C; Heating temperature: +220°C; Preheating temperature: +170°C |
| Диап. темп. хр. | -55~+125℃ |
| Frequency tolerance at 25c | ±10ppm, ±20ppm, or specify |
| Диап. раб. темп. | -40~+85℃, -40~+125℃, or specify |
| Frequency versus temperature characteristics | ±20ppm, ±30ppm, ±50ppm, or specify |
| Монтаж | SMD |
| Тип | Кварцевые генераторы |
