Описание

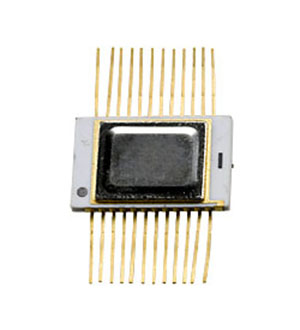

ОСМ541РТ2 — логическая микросхема серии ТТЛ от производителя «Интеграл», выпущенная в 1998 году. Компонент содержит два логических элемента 4И-НЕ и рассчитан на стандартное напряжение питания 5 В. Микросхема выполнена в выводном корпусе для монтажа в отверстия (THT) и отличается низким уровнем помех (не более 0,4 В) при высокой скорости переключения. Благодаря малому весу и компактности подходит для применения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Масса | ≤1g (201.14-1), ≤2.2g (201.14-8) |
| Цоколевка | 1: input X1; 2: input X2; 4: input X3; 5: input X4; 6: output Y1; 7: common; 8: output Y2; 9: input X5; 10: input X6; 12: input X7; 13: input X8; 14: supply voltage |
| Корпус | 201.14-1, 201.14-8 |
| Функция | 2 logic elements 4I-NE |
| Тип монтажа | THT |
| Логическое семейство | TTL |
| Помехоустойчивость | ≤0.4V |
| Входной ток низкого уровня | ≤-1.6mA |
| Входной ток высокого уровня | ≤0.04mA |
| Количество элементов | 2 |
| Низкое выходное напряжение | ≤0.4V |
| Integrated elements | 30 |
| Высокое вых. напр. | ≥2.4V |
| Задержка распространения включения | ≤15ns |
| Задержка выключения | ≤22ns |
| Ток КЗ | -18...-55mA |
| Номинальное напряжение питания | 5V ±5% |
| Anti ring diode voltage | ≥-1.5V |
| Ток пробоя входа | ≤1mA |
| Static power per element | ≤19.7mW |
| Supply current low output | ≤11mA |
| Supply current high output | ≤4mA |
