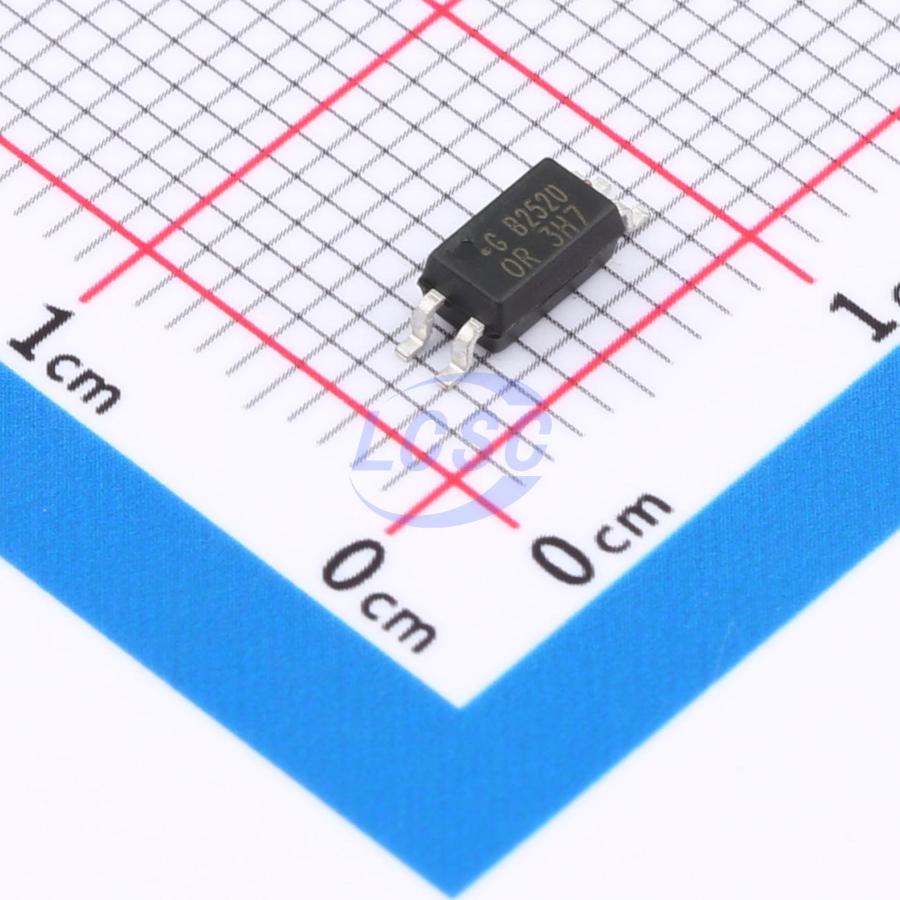

Оптопара OR-3H7B-TP-G-(GK)
У поставщика
У поставщиков
26 492 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:26 492 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 116 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,01 |
| от 105 | 5,52 |
| от 209 | 4,99 |
| от 418 | 4,47 |
| от 835 | 4,07 |
Описание
Оптопара OR-3H7B-TP-G-(GK) от производителя Orient представляет собой оптрон с транзисторным выходом. Компонент предназначен для гальванической развязки цепей в блоках питания, промышленной автоматике и интерфейсах связи. Отличается высокой помехоустойчивостью и стабильностью работы в широком диапазоне температур.
Технические характеристики
| Тип | photocoupler |
| ESD (мм) | 2000V |
| Taping | TP (tape and reel, 3000pcs/reel) |
| ЭСР HBM | 8000V |
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Класс MSL | I |
| Артикул | OR-3H7B-TP-G-(GK) |
| Корпус | SSOP4 |
| Макс. время спада | 18μs |
| Тип. время спада | 4μs |
| Макс. время нарастания | 18μs |
| Тип. время нарастания | 3μs |
| Соотв. RoHS | Да |
| REACH | Да |
| Одобр. безоп. | UL, VDE, CQC |
| Напр. изоляции | 3750Vrms |
| Макс. прямое напряжение | 1.4V (IF=20mA) |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 5μA (VR=5V) |
| Температура пайки | 260°C for 10s |
| Response time condition | VCE=10V, IC=2mA, RL=100Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF (V=0, f=1MHz) |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5e10 Ω |
| Тип. сопр. изоляции | 1e11 Ω |
| Макс. емкость вывода | 250pF (V=0, f=1kHz) |
| Terminal capacitance typ | 30pF |
| Вх. ток макс. | 50mA |
| Обр. напр. вх. макс. | 6V |
| Диап. темп. хр. | -55 to 150°C |
| Темновой ток коллектора макс. | 100nA (VCE=20V) |
| Коэф. передачи макс. | 260% |
| Мин. коэфф. передачи тока | 130% |
| Input peak forward current | 1A (t=10us) |
| Макс. рассеиваемая мощность входа | 70mW |
| Диап. раб. темп. | -55 to 125°C |
| Макс. общая рассеиваемая мощность | 200mW |
| Макс. ток коллектора | 50mA |
| Макс. рассеиваемая мощность | 150mW |
| Описание (англ.) | Photo coupler 80V 0.05A 3.750Vrms CTR 130-260 |
| Input junction temperature max | 125°C |
| Current transfer ratio condition | IF=5mA, VCE=5V, Ta=25°C |
| Impulse insulation voltage rated | 630V |
| Макс. Uкэ | 80V |
| Макс. Uэк | 7V |
| Мин. напряжение пробоя коллектор-эмиттер | 80V (IC=0.1mA) |
| Emitter collector breakdown voltage min | 7V (IE=0.1mA) |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V (IF=8mA, IC=2.4mA) |
